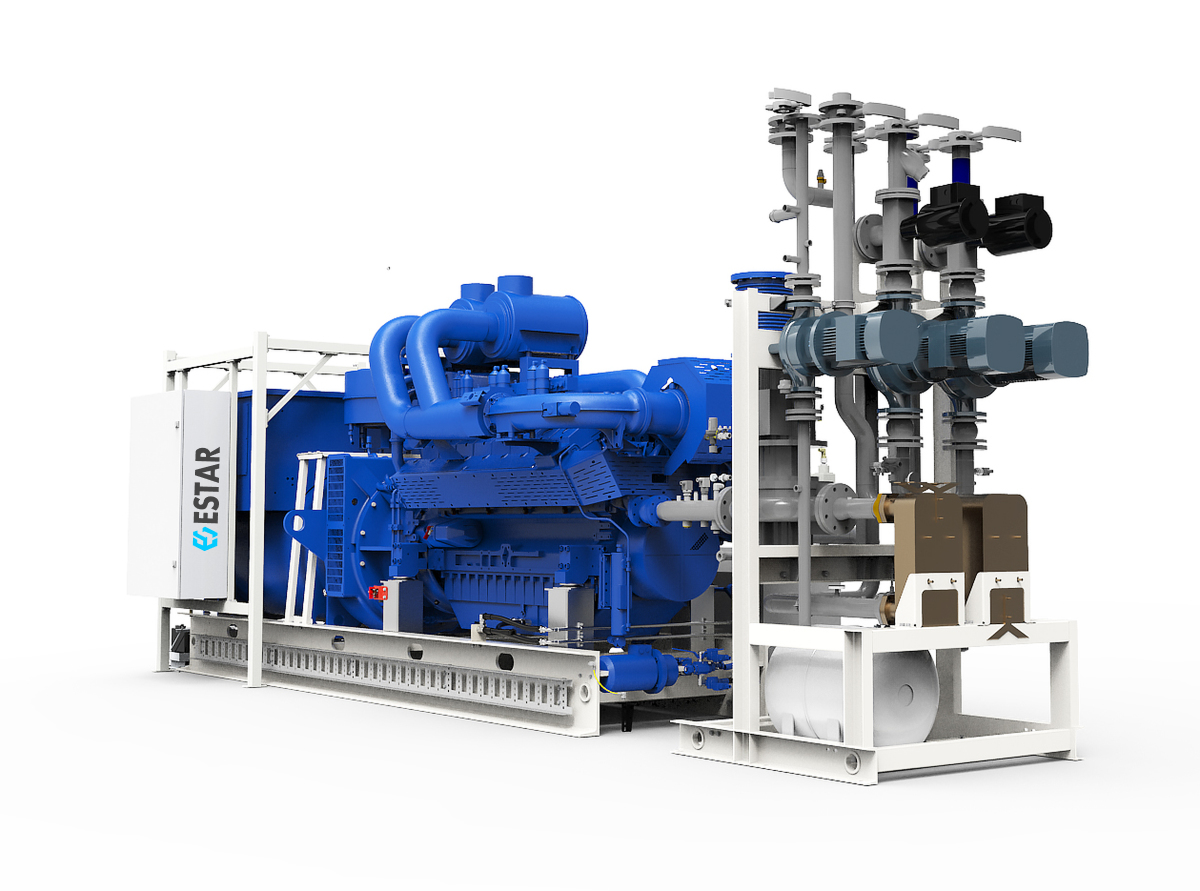

Високовольтна когенераційна газова електростанція ESTAR LC1250O-NG-6.3kV
- Під замовлення
- Код: LC1250O-NG-6.3kV
Відправка з 27 травня 2025Ціну уточнюйте
- +380 (73) 555-07-02
- +380 (66) 555-07-02
Замовлення тільки за телефоном
Високовольтна когенераційна газова електростанція ESTAR LC1250O-NG-6.3kV загальної вихідної електричної потужності 1000 кВт і тепловою потужністю 1223 кВт забезпечує електропостачання споживачів трифазним змінним електричним струмом, напругою 400 В, частотою 50 Гц і тепловою енергією. Електростанція виробляється і поставляється у відкритому виконанні.
Обладнання електростанції, а також процеси її виготовлення, транспортування, монтажу відповідають загальним вимогам безпеки «Процеси виробничі. Загальні вимоги безпеки, «Устаткування виробниче. Загальні вимоги безпеки».
Перед під'єднанням електростанції до зовнішньої мережі електричного струму потрібно здійснити захисне заземлення.
Ступінь шуму, що формується під час роботи обладнання електростанції, відповідає вимогам, встановленим ГОСТ 12.1.003-83 «Шум. Загальні вимоги безпеки».
Газопоршневий двигун застосовується в якості приводного двигуна. Двигун конвертує хімічну енергію газового пального (природний газ) у обертальну енергію колінчастого вала. Пуск мотора виконується від електричного стартера. Живлення стартера здійснюється від акумуляторної батареї.
Система охолодження двигуна — рідинна.
Між двигуном і рамою встановлені демпфувальні антивібраційні пластини.
Дроти 24 В (до акумуляторів) і 220 В (силова) змонтовані на двигуні.
Генератором змінного струму слугує синхронна електрична машина з явнополюсним (р=2) ротором. Клас ізоляції Н. Виконання за ступенем захисту IP 23. Охолодження генератора — повітряне.
Генератор призначений для роботи паралельно до мережі або інших генераторів.
| Складова частина | Опис |
|---|---|
| Рама | Агрегат у зборі встановлений на жорстку зварну раму. |
| Насос попереднього змащення двигуна | Призначений для організації циркуляції робочої рідини (олії мастила) перед пуском двигуна. |
| Регулятор обертів | Спеціалізований для вирівнювання обертів двигуна (1500 об/хв). |
| Система доливання оливи | Необхідна для постійного контролю рівня оливи в картері двигуна та доливання оливи в разі зниження рівня. Включає бак і насос. |
| Електричні насоси (основний і допоміжний контури) | Регулюють потік охолоджувальних рідин через основні та вторинні контури охолодження двигуна, а також забезпечують ефективний рух рідин через систему драйкулерів. |
| Теплообмінник утилізації тепла головного контуру | Потрібен для відведення надлишкового тепла від головного контуру охолодження двигуна та можливості його подальшого використання в контурах споживача. |
| Електричний 3-ходовий клапан | Розподіляє потік охолоджувальної рідини між теплообмінником або лінією байпаса, залежно від поточного температурного режиму. |
| Котел утилізатор вихлопних газів (горизонтальний) | Забезпечує відведення надлишкового тепла від вихлопу двигуна та можливості його подальшого використання в контурах споживача. |
| Система контролю та гашень детонації | Призначена для відстеження й усунення явища детонації в камерах згоряння газового двигуна. |
| Гнучкі шланги | Основний і вторинний контури охолодження. Перехідники для стикування патрубків контурів охолодження з трубами контурів. |
Призначена для подавання в газовий двигун палива. У процесі подавання палива відбувається грубе очищення від можливих домішок і зниження тиску газу до робочого, необхідного двигуном.
Спеціалізований для компенсації зайвого об'єму рідини контурів охолодження, у разі зміни температурних режимів у контурах.
Гарантує роботу всіх складників, що входять до складу ГПУ, їхню взаємодію, тримає під контролем характеристики систем, а також гарантує захист генератора в процесі роботи.
- Допомога у встановленні та запуску
- Перевірка та ремонт на місці
- Експертна діагностика
- Віддалене або виїзне усунення несправностей
- Договори на профілактичне та планове технічне обслуговування
- Навчання й освітні програми
- Оригінальні запасні частини
Наші інженери можуть забезпечити повну технічну підтримку на етапі попереднього проєктування (визначення проекту, постачання технічного обладнання) і післяпродажного обслуговування впродовж усього терміну експлуатації КГК. Вони працюють із високопродуктивними інструментами та високотехнологічними процесами, щоб надати вам найкращий підхід і вернути увагу на будь-які експлуатаційні ситуації, складні умови тощо).
 |
Ми допомагаємо під час введення в експлуатацію та технічне обслуговування, щоб оптимізувати роботу вашої КГУ і гарантувати її правильну роботу, забезпечуючи технічне обслуговування на місці. |
|
|
Наша компанія може організувати навчання ваших технічних фахівців з обслуговування, ремонту й експлуатації обладнання ESTAR. |
|
|
Обслуговуючі фахівці присутні на електростанції тільки під час регламентних або ремонтних робіт або у разі усунення форс-мажорних ситуацій. Постійне перебування фахівців під час роботи електростанції не передбачено. |
|
|
ГПЕС є функціонально завершеним складником і постачається на будівельний майданчик, в абсолютній заводській готовності. |
Наш інженерно-технічний персонал забезпечує широкий спектр технічного обслуговування на місці, від першого рівня до капітального ремонту нашої продукції.
Для отримання додаткових подробиць, або якщо у Вас виникли питання, наші фахівці готові Вам допомогти!
| Основні атрибути | |
|---|---|
| Країна виробник | Україна |
| Виробник | Estar |
| Тип когенераторної установки | Газопоршнева установка |
| Двигун | |
| Марка двигуна | PowerLink GX80C-LE02C |
| Основні характеристики | |
| Потужність (електрична), кВт | 1000 / 750 / 500 |
| Номінальна частота обертання вала ГПГУ, про./хв | 1500 |
| Рід струму | змінний 3-хфазный |
| Силовий генератор | |
| Напруга генератора, | 400 |
| Система збудження | безщітковий |
| Кількість полюсів | 4 |
| Кількість підшипників, шт. | 2 |
| Регулятор напруги | AVR |
| Крок обмотки | 2/3 |
| Клас ізоляції | Н |
| Ступінь захисту | IP23 |
| Робочий ресурс генератора, годин | 100000 |
| Номінальна сила струму при 400 В | 2097 |
| Система керування | |
| Панель управління | РСС-300 |
| Система доливання масла | Да |
| Міжсервісний інтервал, мотогодин | 750 |
| Гарантії виробника | Гарантійний термін на обладнання, що входить в комплект поставки, встановлюється 24 місяці з моменту введення в експлуатацію, або 5000 мотогодин, в залежності від того, що наступить швидше. |
| Термін поставки, міс. | 4-5 |
| Розміри та вага | |
| Габаритні розміри у відкритому виконанні: Довжина х Ширина х Висота, мм | 7500 х 2000 х 2200 |
| Користувальницькі характеристики | |
| Включення на паралельну роботу ГПГУ | Да |
| Розподіл навантаження між ГПГУ | Да |
| Віддалений моніторинг | так (опціонально) |
| Автоматичний запуск в залежності від електр. навантаження об'єкта | Да |
| Вид пального | Природний газ / Біогаз / Скраплений газ / Нефтянной попутний газ / Звалищний газ |
| Тиск газу, що подається (ізб.), кПа | 10 - 20 |
| Потужність (теплова), кВт | 1223 / 917 / 612 |
| Номінальна напруга, В | 400/230 |
| Номінальна частота струму, Гц | 50 |
| Рівень шуму на відстані 7 метрів, ДБА | 92,1 |
| Ступінь стиснення | 12:1 |
| Частота обертання, об/хв | 1500 |
| Регулятор оборотів | електронний |
| Витрата палива (газу) однієї ГПГУ при 100%-ной навантаженні, нм3/год | 276 |
| Витрата палива (газу) однієї ГПГУ при 75%-ной навантаженні, нм3/год | 205 |
| Електричний ККД електростанції, % | 38,1 / 38,5 / 36,9 |
| Температура води на виході нагрівача, З | 90 - 95 |
| Діаметр циліндра/хід поршня | 200/210 |
| Витрата масла, не більше, г/кВт*год | 0.3 |
| Загальний ККД електростанції, % | 84,7 / 85,6 / 82,1 |
| Тепловий ККД електростанції, % | 46,6 / 47,1 / 45,2 |
| Вага у відкритому виконанні, кг | 18000 |
| Двигун | PowerLink |
| Тип генерації | Когенерація |
| Потужність електрична, кВт | 1000-1200 |
| Струм | 110 А |
| Напруга | 6.3 кВ |
