Газопоршнева електростанція ESTAR WE1250C-NG (1000 кВт)

Газопоршнева електростанція ESTAR WE1250C-NG з вихідною потужністю 1000 кВт призначена для забезпечення споживачів трифазним змінним струмом напругою 400 В та частотою 50 Гц.

Станция выпускается в контейнерном исполнении с климатической адаптацией под условия ХЛ, категория размещения 1, согласно стандарту «Машины, приборы и иные технические изделия. Исполнения для различных климатических районов». Это позволяет эксплуатации при температурах от +40°С до -60°С (313 К – 213 К).

Все обладнання електростанції, а також процеси виробництва, транспортування та монтажу відповідають вимогам стандартів з безпеки, таких як «Процеси виробничі. Загальні вимоги безпеки» та «Обладнання виробниче. Загальні вимоги безпеки».

Перед підключенням електростанції до зовнішньої електричної мережі необхідно виконати захисне заземлення. Рівень шуму, що виробляється станцією під час роботи, відповідає нормам, встановленим ГОСТ 12.1.003-83 «Шум. Загальні вимоги безпеки».

Приводом для електростанції служить газопоршневий двигун, який перетворює хімічну енергію газового палива (природного газу) на механічну енергію, обертаючи колінчатий вал. Запуск двигуна здійснюється за допомогою електричного стартера, який живиться від акумуляторної батареї.

Для охолодження двигуна використовується рідинна система охолодження. Між двигуном і рамою встановлені демпфіруючі антивібраційні пластини, які зменшують вібрації. На двигуні змонтовані електропроводки: 24В — для підключення до акумуляторів і 220В — для силового ланцюга.

Генератором змінного струму є синхронна електрична машина з явнополюсним ротором (p=2). Генератор має клас ізоляції Н та ступінь захисту IP 23. Для його охолодження використовується повітряна система. Цей генератор призначений для роботи як паралельно з електричною мережею, так і з іншими генераторами, забезпечуючи стабільну та надійну роботу в різних режимах.

Призначена для моніторингу та запобігання детонації в камерах згоряння газового двигуна.

Служить для забезпечення циркуляції робочої рідини (мастила) перед запуском двигуна.

Система призначена для подачі газового палива в двигун. У процесі подачі здійснюється груба фільтрація для видалення можливих домішок, а також зниження тиску газу до рівня, необхідного для нормальної роботи двигуна.

Призначений для підтримки стабільних обертів двигуна на рівні 1500 об/хв.

Забезпечує функціонування всіх компонентів газопоршневої установки (ГПУ) та їх взаємодію, контролює характеристики систем, а також гарантує захист генератора під час експлуатації.

Основні завдання реалізації проекту будівництва енергокомплексу:

• безперебійне забезпечення споживачів електроенергією та тепловою енергією;
• енергозбереження;
• незалежність від постачання електроенергії та теплової енергії від постачальників енергоресурсів;
• зниження вартості споживаної електроенергії та тепла, що в кінцевому підсумку впливає на собівартість випускаємої продукції;

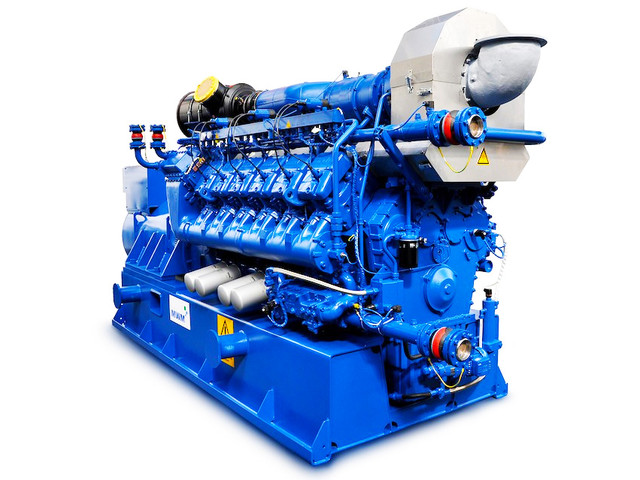

TCG 2020 – висока рентабельність за рахунок високого ККД

• Покращення впускного каналу та модернізація свічок запалювання дозволили підвищити ефективність роботи порівняно з попередньою моделлю.
• Використання циклу Міллера дозволило підвищити ККД агрегатів.

Висока ефективність при малій кількості шкідливих викидів

• Зменшення кількості шкідливого простору в камері згоряння сприяє повному згорянню палива.
• У результаті витрата палива та викиди оксиду вуглецю та залишкових вуглеводнів знижуються.
• Це дозволяє економити до 15 відсотків газу на рік і підвищує рентабельність обладнання.

Рідкі зупинки в роботі за рахунок великих міжсервісних інтервалів

• Не більше двох зупинок технологічного процесу на рік для профілактичного ТО.
• Найбільший часовий інтервал до капітального ремонту в даній галузі.
• Використання змінних компонентів дозволяє заощадити до 75 відсотків часу при капітальному ремонті і, отже, коштів.

Стандартна комплектація

Основні системи:

• газопоршнева генераторна установка;
• система утилізації тепла (опціонально).

Допоміжні системи:

• система газопостачання;
• система охолодження;
• система випускна;
• система мастилопостачання;
• система запуску;
• шафа управління газопоршневою генераторною установкою (ШУГ);
• шафа силова (ШС);

Склад системи газопостачання електростанції (склад уточнюється на етапі проектування):

• електромагнітний клапан Dungs DMVD;
• редуктор стабілізуючий Dungs FRS;
• редуктор нульового тиску Dungs FRN;
• предохранительно-скидний клапан;
• манометр тиску газу в системі;
• газовий фільтр;
• датчик тиску газу;
• гнучка вібровставка підключення двигуна;

Система запуску двигуна: Система електростартерного запуску призначена для перетворення електричної енергії стартера на механічний момент для розкручування вала ГПГУ при запуску. Система включає автоматичний зарядний пристрій, стартерні акумуляторні батареї (САБ) та електростартер. Автоматичний зарядний пристрій розташований у ШСН.

Шафа управління газопоршневим електроагрегатом (ШУГ) забезпечує:

• автоматизований запуск та зупинку ГПГУ за командою з ШУСН;
• автоматичну синхронізацію ГПГУ при включенні на паралельну роботу (опціонально);
• автоматичне регулювання вихідної напруги генератора;
• аварійно-попереджувальну сигналізацію про стан ГПГУ та систем, що його обслуговують;
• контроль робочих параметрів та захист ГПГУ з відключенням навантаження, зупинкою та включенням аварійної сигналізації при виході контрольованих параметрів за допустимі межі.
• ШУГ призначена для розміщення на об'єкті в безпосередній близькості від генераторної установки, в сухому вентильованому приміщенні. Вимоги до вибухозахисту не пред'являються. Робоче середовище – не вибухонебезпечне, що не містить хімічно активних речовин та пилу.

Апаратура ШУГ забезпечує захист ГПГУ:

• від зворотної потужності;
• від підвищення напруги;
• від зниження напруги;
• від підвищення частоти;
• від зниження частоти;
• від перевантаження за потужністю;
• від небалансу струмів;
• від асиметрії напруг;
• від перезбудження;
• від перевантаження за струмом.

Система управління TEM EVO

Використовується програмована система управління з сенсорним екраном, яка забезпечує всі необхідні функції, зокрема: захист двигуна та управління ним, управління паралельною роботою кількох генераторів або генератора та електромережі, а також функції управління газопоршневою установкою, функції зв'язку тощо.

Де б ви не знаходилися, ми допомагаємо вам у ваших проектах:

• Допомога у встановленні та запуску
• Перевірка та ремонт на місці
• Експертна діагностика
• Віддалене або виїзне усунення несправностей
• Договори на профілактичне та планове технічне обслуговування
• Навчання та освітні програми
• Оригінальні запасні частини

p>Наші інженери можуть забезпечити повну технічну підтримку на етапі попереднього проектування (визначення проекту, поставка технічного обладнання) та післяпродажного обслуговування протягом всього терміну служби КГУ. Вони працюють з високопродуктивними інструментами та високотехнологічними процесами, щоб надати вам найкращий підхід і взяти до уваги будь-які експлуатаційні ситуації, складні умови тощо.



	Ми допомагаємо при введенні в експлуатацію та технічному обслуговуванні, щоб оптимізувати роботу вашої КГУ та гарантувати її правильну роботу, виконуючи технічне обслуговування на місці.
	Наша компанія може організувати навчання ваших технічних спеціалістів з обслуговування, ремонту та експлуатації обладнання.

	Обслуговуючі спеціалісти присутні на електростанції тільки під час регламентних або ремонтних робіт або при усуненні форс-мажорних ситуацій. Постійне перебування спеціалістів під час роботи електростанції не передбачено.
	ГПЕС є функціонально завершеною складовою і постачається на будівельний майданчик в абсолютній заводській готовності.



Наш інженерно-технічний персонал забезпечує широкий спектр технічного обслуговування на місці, від першого рівня до капітального ремонту нашої продукції.
