Газопоршнева електростанція PowerLink TGE75С-NG

Газопоршнева електростанція Estar WE750С-NG з вихідною потужністю 600 кВт призначена для електропостачання споживачів трифазним змінним струмом з напругою 400 В та частотою 50 Гц.

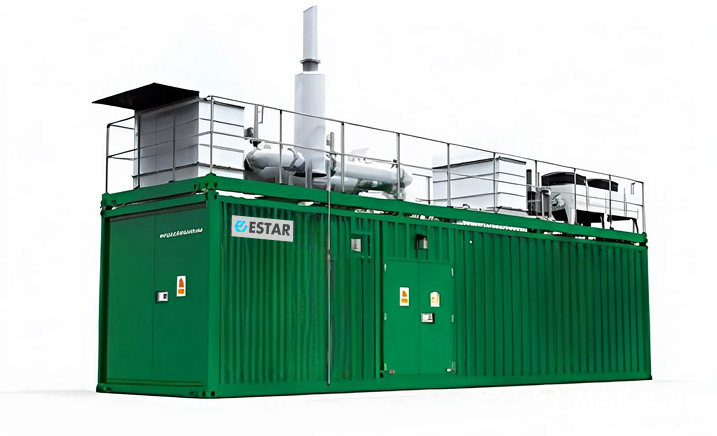

Станція виробляється і поставляється у вигляді контейнерної установки. Контейнерна електростанція виконується в кліматичному виконанні ХЛ (категорія розміщення 1), що дозволяє її експлуатацію в діапазоні температур від +40°C до -60°C (313 К – 213 К) відповідно до вимог стандарту «Машини, прилади та інші технічні вироби. Виконання для різних кліматичних районів.

Обладнання електростанції, а також процеси її виробництва, транспортування та монтажу відповідають стандартам безпеки, включаючи «Процеси виробничі. Загальні вимоги безпеки» та «Обладнання виробниче. Загальні вимоги безпеки».

Перед підключенням електростанції до зовнішньої мережі необхідно виконати захисне заземлення. Рівень шуму, який створюється станцією в процесі роботи, відповідає вимогам ГОСТ 12.1.003-83 «Шум. Загальні вимоги безпеки».

В якості приводу використовується газопоршневий двигун, який перетворює хімічну енергію природного газу на механічну енергію обертання колінчастого валу. Запуск двигуна здійснюється за допомогою електричного стартера, живлення якого забезпечується акумуляторною батареєю. Система охолодження двигуна виконана за рідинною схемою, що сприяє ефективному відводу тепла.

Для зниження вібрацій між двигуном і рамою встановлені антивібраційні пластини, що демпфують. На двигуні також встановлені проводки: 24 В для підключення до акумуляторів та 220 В для силового живлення.

Генератором змінного струму використовується синхронна електрична машина із явнополюсним ротором (р=2). Клас ізоляції відповідає категорії Н, а рівень захисту – IP 23. Охолодження генератора здійснюється повітряним способом. Генератор призначений для роботи як у паралельному режимі з електричною мережею, так і іншими генераторами.

Система призначена для відстеження та усунення явища детонації в камерах згоряння газового двигуна. Вона забезпечує своєчасне виявлення детонаційних процесів та їх усунення для запобігання пошкодженню двигуна та підтримки його ефективної роботи.

Система спеціалізована для забезпечення циркуляції робочої рідини (мастила) перед запуском двигуна. Це дозволяє попередньо змастити всі необхідні вузли та механізми, що сприяє зниженню зношування та збільшенню терміну служби двигуна.

Система призначена для подачі палива у газовий двигун. У процесі подачі відбувається попереднє грубе очищення палива від можливих домішок, а також зниження тиску газу до рівня, необхідного для стабільної роботи двигуна.

Призначений для підтримки стабільних обертів двигуна на рівні 1500 об/хв.

Система забезпечує роботу всіх компонентів, що входять до складу газопоршневої установки (ГПУ), координує їхню взаємодію та контролює параметри різних систем. Крім того, вона гарантує захист генератора під час його роботи, запобігаючи можливим несправностям та забезпечуючи надійну експлуатацію обладнання.

Основні завдання реалізації проекту будівництва енергокомплексу:

• безперебійне забезпечення споживачів електроенергією та тепловою енергією;
• енергозбереження;
• незалежність від постачання електроенергії та теплової енергії від постачальників енергоресурсів;
• зниження вартості споживаної електроенергії та тепла, що в кінцевому підсумку впливає на собівартість продукції, що випускається.

Кращий ККД та низькі виробничі витрати:

• Цей газопоршневий двигун відрізняється високою ефективністю серед аналогів тієї ж потужності завдяки унікальній комбінації тривалих міжсервісних інтервалів (до 80 000 годин при експлуатації на природному газі) та вражаючому електричному ККД, що досягає 43,5%;
• Це єдиний двигун на ринку, в якому така висока ефективність поєднується з винятковою міцністю;
• Завдяки нової оптимізації процесу згоряння вдалося підвищити електричний ККД та значно зменшити вібрації, а також знизити навантаження на багато компонентів двигуна, що сприяє збільшенню терміну служби та надійності обладнання.

Знижені витрати на монтаж та будівництво:

• Газопоршневий двигун виділяється меншим розміром настановної площі в порівнянні з аналогічними агрегатами, завдяки компактній конструкції та інтегрованим добовим резервуарам для доливання масла. Концепція фланцевого агрегату дозволяє безпосередньо здійснювати віброізоляцію між газовим двигуном і рамою, що несе, що значно знижує витрати на будівництво фундаменту в порівнянні з іншими газовими двигунами;
• Додаткове скорочення інвестиційних витрат забезпечується за рахунок розширеного комплекту постачання та впровадження цифрової системи управління генераторною установкою TPEM (Total Plant Energy Management), яка оптимізує контроль та роботу всієї установки;
• Оптимізована геометрія камери згоряння сприяє підвищенню температури в контурі змішування, що знижує вимоги до повітряного конденсатора та зменшує інвестиційні витрати, гарантуючи стабільніший та плавніший процес горіння. Інші технологічні вдосконалення включають турбокомпресор з водяним охолодженням, концепцію фланцевого агрегату, оптимізоване керування потоком горючої суміші та вдосконалене керування маслом двигуна.

Оптимізоване споживання мастила:

• Газовий двигун TCG3016 відрізняється значно скороченим споживанням масла - менше 0,1 г/кВт·год, що є найнижчим показником серед двигунів даного класу. Це дозволяє знизити експлуатаційні витрати, підвищити екологічну безпеку та збільшити інтервали обслуговування, роблячи його одним із найбільш економічних та ефективних рішень на ринку газових двигунів;
• Газовий двигун TCG3016 пропонує збільшені інтервали заміни олії завдяки інноваційному менеджменту мастила, що виділяє його серед конкурентів. Ця особливість не тільки знижує витрати на технічне обслуговування, а й підвищує надійність роботи двигуна, забезпечуючи стабільну продуктивність протягом тривалого часу без необхідності частої заміни олії;
• Газовий двигун TCG3016 забезпечує інтервали заміни мастила тривалістю до 4 000 робочих годин при використанні природного газу та біогазу (високої та середньої якості). Ця значна перевага дозволяє знизити витрати на обслуговування та підвищує загальну ефективність експлуатації обладнання, роблячи його привабливим вибором для користувачів;
• Порівняно з продукцією конкурентів, газовий двигун TCG3016 дозволяє заощадити до 66% мастила. Це значне зниження споживання олії не тільки скорочує експлуатаційні витрати, а й сприяє зменшенню негативного впливу на довкілля, що робить цей двигун більш економічним та екологічно чистим рішенням для споживачів.

Стандартна комплектація

Основні системи:

• газопоршнева генераторна установка;
• система утилізації тепла (опціонально).

Допоміжні системи:

• система газопостачання;
• система охолодження;
• система випускна;
• система маслопостачання;
• система запуску;
• шафа керування газопоршневою генераторною установкою (ШУГ);
• шафа силова (ШС);

Склад системи газопостачання електростанції (склад уточнюється на етапі проектування):

• електромагнітний клапан Dungs DMVD;
• редуктор, що стабілізує Dungs FRS;
• редуктор нульового тиску Dungs FRN;
• запобіжно-скидний клапан;
• манометр тиску газу в системі;
• газовий фільтр;
• датчик тиску газу;
• гнучка вібровставка підключення двигуна;

Система пуску двигуна: Система електростартерного пуску призначена для перетворення електричної енергії стартера в механічний момент для розкручування валу ГПГУ під час пуску. Система включає автоматичний зарядний пристрій, стартерні акумуляторні батареї (САБ) і електростартер. Автоматичний зарядний пристрій розташований у ШСН.

Шафа керування газопоршневим електроагрегатом (ШУГ) забезпечує:

• автоматизований пуск та зупинка ДПГУ за командою з ШУСН;
• автоматичну синхронізацію ГПГУ при включенні на паралельну роботу (опціонально);
• автоматичне регулювання вихідної напруги генератора;
• аварійно-попереджувальну сигналізацію про стан ДПГУ та обслуговуючих його систем;
• контроль робочих параметрів та захист ГПГУ з відключенням навантаження, зупинкою та включенням аварійної сигналізації при виході контрольованих параметрів за допустимі межі.
• ШУГ призначений для розміщення на об'єкті в безпосередній близькості від генераторної установки, в сухому приміщенні, що вентилюється. Вимоги щодо вибухозахисту не пред'являються. Робоче середовище – не вибухонебезпечне, не містить хімічно активних речовин та пилу.

Апаратура ШУГ забезпечує захист ГПГУ:

• від зворотної потужності;
• від підвищення напруги;
• від зниження напруги;
• від підвищення частоти;
• від зниження частоти;
• від навантаження за потужністю;
• від небалансу струмів;
• від асиметрії напруги;
• від перезбудження;
• від навантаження по струму.

Система керування TEM EVO

Використовується програмована система керування з сенсорним екраном, що забезпечує всі необхідні функції, в т. ч.: захист двигуна та керування ним, керування паралельною роботою декількох генераторів або генератора та електромережі, а також функції керування газопоршневою установкою, функції зв'язку тощо.
