Особливості газопоршневої електростанці ESTAR PE1100S-NG (875 кВт)
- Під замовлення
- Код: PE1100S-NG
Відправка з 02 квітня 2025Ціну уточнюйте
- +380 (73) 555-07-02
- +380 (66) 555-07-02
Замовлення тільки за телефоном

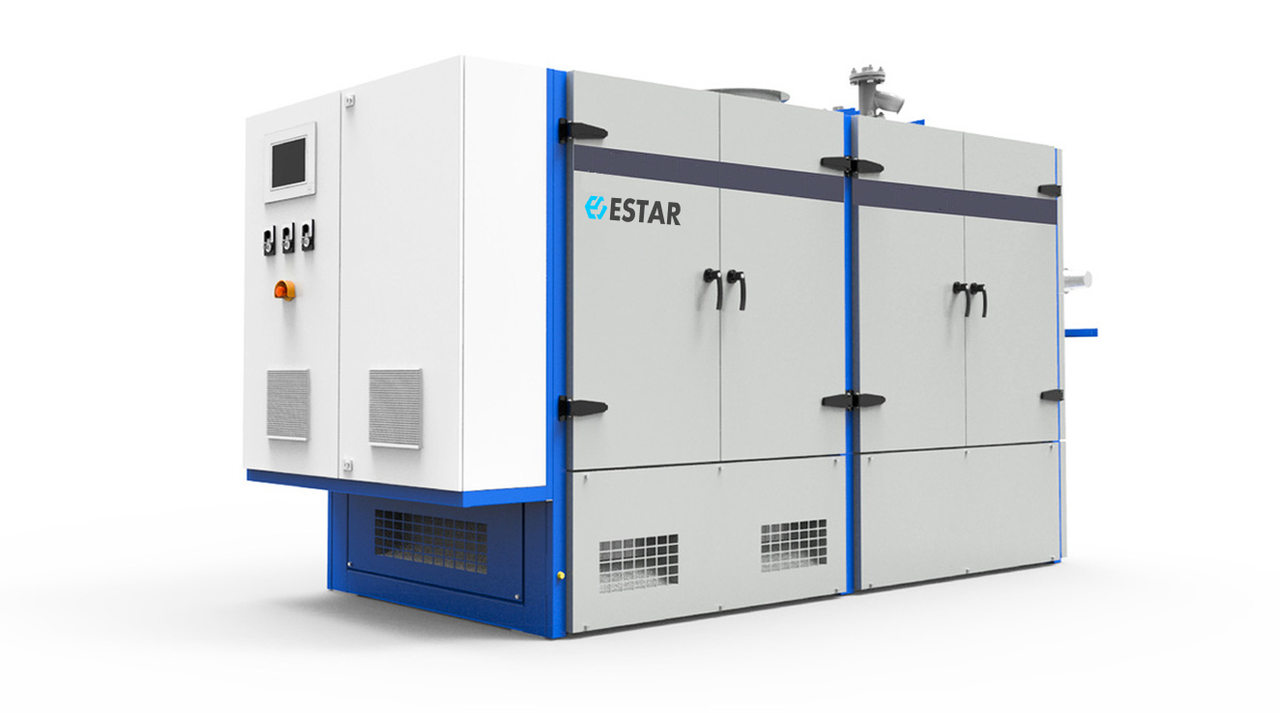

Газопоршнева електростанція ESTAR PE1100S-NG з вихідною потужністю 875 кВт призначена для постачання споживачів трифазним змінним струмом з напругою 400 В та частотою 50 Гц.
Електростанція постачається у погодозахисному кожусі. Обладнання електростанції, а також процеси її виробництва, транспортування та монтажу відповідають загальним вимогам безпеки, встановленим у стандартах «Процеси виробничі. Загальні вимоги безпеки» та «Обладнання виробниче. Загальні вимоги безпеки».
Перед підключенням електростанції до зовнішньої мережі необхідно виконати захисне заземлення. Рівень шуму, створюваного під час роботи станції, відповідає вимогам ГОСТ 12.1.003-83 «Шум. Загальні вимоги безпеки».
Як приводний механізм використовується газопоршневий двигун, який перетворює хімічну енергію газового палива (природного газу) в механічну енергію обертання колінчастого валу. Запуск двигуна здійснюється за допомогою електричного стартера, який живиться від акумулятора. Охолодження двигуна забезпечується рідинною системою.
Для зниження вібрацій між двигуном і рамою встановлені антивібраційні пластини, що демпфують. Електропроводка 24 В (до акумуляторів) та силова проводка 220 В розміщені безпосередньо на двигуні.
Генератором змінного струму використовується синхронна електрична машина із явнополюсним ротором (р=2). Клас ізоляції відповідає категорії Н, а рівень захисту – IP 23. Охолодження генератора здійснюється повітряним способом. Генератор призначений для роботи як у паралельному режимі з електричною мережею, так і іншими генераторами.
Система призначена для відстеження та усунення явища детонації в камерах згоряння газового двигуна. Вона забезпечує своєчасне виявлення детонаційних процесів та їх усунення для запобігання пошкодженню двигуна та підтримки його ефективної роботи.
Система спеціалізована для забезпечення циркуляції робочої рідини (мастила) перед запуском двигуна. Це дозволяє попередньо змастити всі необхідні вузли та механізми, що сприяє зниженню зношування та збільшенню терміну служби двигуна.
Система призначена для подачі палива у газовий двигун. У процесі подачі відбувається попереднє грубе очищення палива від можливих домішок, а також зниження тиску газу до рівня, необхідного для стабільної роботи двигуна.
Призначений для підтримки стабільних обертів двигуна на рівні 1500 об/хв.
Гарантує роботу всіх складових, що входять до складу ГПУ, їх взаємодія, контролює характеристики систем, а також гарантує захист генератора в процесі роботи.
Основні завдання реалізації проекту будівництва енергокомплексу:
- безперебійне забезпечення споживачів електроенергією та тепловою енергією;
- енергозбереження;
- незалежність від постачання електроенергії та теплової енергії від постачальників енергоресурсів;
- зниження вартості споживаної електроенергії та тепла, що в кінцевому підсумку впливає на собівартість продукції, що випускається;
Основні системи:
- газопоршнева генераторна установка;
- система утилізації тепла (опціонально).
Допоміжні системи:
- система газопостачання;
- система охолодження;
- система випускна;
- система маслопостачання;
- система запуску;
- шафа керування газопоршневою генераторною установкою (ШУГ);
- шафа силова (ШС);
Склад системи газопостачання електростанції (склад уточнюється на етапі проектування):
- електромагнітний клапан Dungs DMVD;
- редуктор, що стабілізує Dungs FRS;
- редуктор нульового тиску Dungs FRN;
- запобіжно-скидний клапан;
- манометр тиску газу в системі;
- газовий фільтр;
- датчик тиску газу;
- гнучка вібровставка підключення двигуна;
Система пуску двигуна: Система електростартерного пуску призначена для перетворення електричної енергії стартера в механічний момент для розкручування валу ГПГУ під час пуску. Система включає автоматичний зарядний пристрій, стартерні акумуляторні батареї (САБ) і електростартер. Автоматичний зарядний пристрій розташований у ШСН.

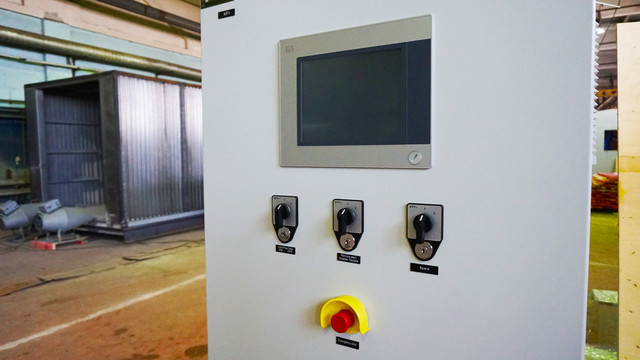

Шафа керування газопоршневим електроагрегатом (ШУГ) забезпечує:
- автоматизований пуск та зупинка ДПГУ за командою з ШУСН;
- автоматичну синхронізацію ГПГУ при включенні на паралельну роботу (опціонально);
- автоматичне регулювання вихідної напруги генератора;
- аварійно-попереджувальну сигналізацію про стан ДПГУ та обслуговуючих його систем;
- контроль робочих параметрів та захист ГПГУ з відключенням навантаження, зупинкою та включенням аварійної сигналізації при виході контрольованих параметрів за допустимі межі.
- ШУГ призначений для розміщення на об'єкті в безпосередній близькості від генераторної установки, в сухому приміщенні, що вентилюється. Вимоги щодо вибухозахисту не пред'являються. Робоче середовище – не вибухонебезпечне, не містить хімічно активних речовин та пилу.
Апаратура ШУГ забезпечує захист ГПГУ:
- від зворотної потужності;
- від підвищення напруги;
- від зниження напруги;
- від підвищення частоти;
- від зниження частоти;
- від навантаження за потужністю;
- від небалансу струмів;
- від асиметрії напруги;
- від перезбудження;
- від навантаження по струму.

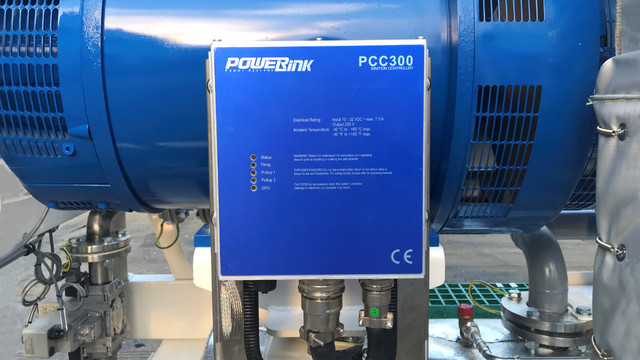

Система керування PCC-300
Використовується програмована система керування з сенсорним екраном, що забезпечує всі необхідні функції, в т. ч.: захист двигуна та керування ним, керування паралельною роботою декількох генераторів або генератора та електромережі, а також функції керування газопоршневою установкою, функції зв'язку тощо.
- Допомога в установці та запуску
- Перевірка та ремонт на місці
- Експертна діагностика
- Видалене або виїзне усунення несправностей
- Договори на профілактичне та планове технічне обслуговування
- Навчання та освітні програми
- Оригінальні запасні частини
Наші інженери можуть забезпечити повну технічну підтримку на етапі попереднього проектування (визначення проекту, постачання технічного обладнання) та післяпродажного обслуговування протягом усього терміну служби КМУ. Вони працюють з високопродуктивними інструментами та високотехнологічними процесами, щоб надати вам найкращий підхід та взяти до уваги будь-які експлуатаційні ситуації, складні умови тощо).
 |
Ми допомагаємо при введенні в експлуатацію та технічному обслуговуванні, щоб оптимізувати роботу вашої КДУ та гарантувати її правильну роботу, виконуючи технічне обслуговування на місці. |
|
|
Наша компанія може організувати навчання ваших технічних фахівців з обслуговування, ремонту та експлуатації обладнання. |
|
|
Обслуговуючі фахівці присутні на електростанції тільки під час регламентних або ремонтних робіт або при усуненні форс-мажорних ситуацій. Постійне перебування фахівців під час роботи електростанції не передбачено. |
|
|
ГПЕС є функціонально завершеною складовою і поставляється на будівельний майданчик, в абсолютній заводській готовності. |
Наш інженерно-технічний персонал забезпечує широкий спектр технічного обслуговування на місці, від першого рівня до капітального ремонту нашої продукції.
Для отримання додаткової інформації, або якщо у Вас виникли питання, наші фахівці готові Вам допомогти!
| Основні | |
|---|---|
| Виробник | Estar |
| Країна виробник | Україна |
| Частота струму | 50 Гц |
| Номінальна потужність | 875 кВт |
| Коефіцієнт потужності | 0.8 |
| Ступінь захисту IP | 23 |
| Стан | Новий |
| Двигун | |

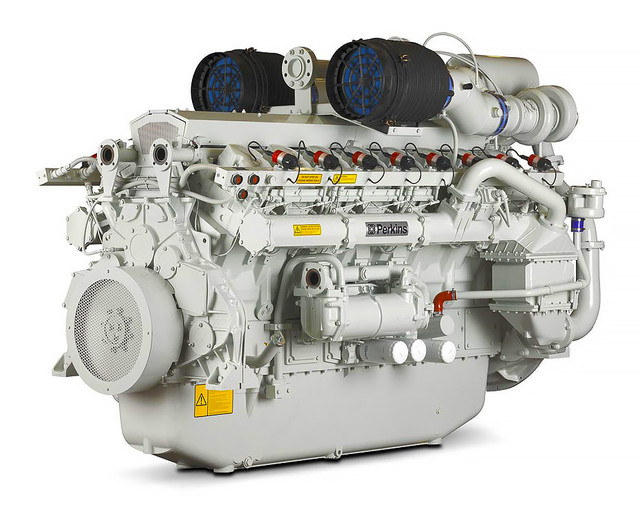

| Марка двигуна | Perkins 4016-61TRS1 |
| Кількість обертів вала двигуна | 1500 об/хв |
| Користувальницькі характеристики | |
| Ступінь стиснення | 11:1 |
| Частота обертання, об/хв | 1500 |
| Витрата палива (газу) однієї ГПГУ при 100%-ной навантаженні, нм3/год | 229 |
| Витрата палива (газу) однієї ГПГУ при 50%-ной навантаженні, нм3/год | 116 |
| Кількість/розташування циліндрів | 16V |
| Номінальна вихідна потужність, кВт | 1000 |
| Робочий об'єм, л | 25,78 |
| Витрата палива (газу) однієї ГПГУ при 75%-ной навантаженні, нм3/год | 167 |
| Електричний ККД електростанції, % | 38,2 / 39,3 / 37,7 |
| Діаметр циліндра/хід поршня | 160/190 |
| Витрата масла, не більше, г/кВт*год | 0,25 |
| Загальний ККД електростанції, % | 38,2 / 39,3 / 37,7 |
| Система охолодження, л. | 95 |
| Система змащення, л. | 286 |
| Двигун | Perkins |
| Тип генерації | Електрогенерація |
| Потужність електрична, кВт | 650-900 |
| Регулятор оборотів | електронний |
| Силовий генератор | |
| Модель силового генератора | LSA50.2M6 |
| Напруга генератора, | 400 |
| Система збудження | безщітковий |
| Кількість полюсів | 4 |
| Кількість підшипників, шт. | 2 |
| Регулятор напруги | AVR |
| Крок обмотки | 2/3 |
| Клас ізоляції | H |
| Ступінь захисту | IP23 |
| Робочий ресурс генератора, годин | 100000 |
| Номінальна сила струму при 400 В | 1804 |
| Система газопостачання | |
| Метанове число | Більше 80 |
| Вид пального | Природний газ / Біогаз / Скраплений газ / Нефтянной попутний газ / Звалищний газ |
| Тиск газу, що подається (ізб.), кПа | 10-20 |
| Додаткова інформація | |
| Тривалість роботи генератора, годин на рік | 8760 |
| Система доливання масла | Да |
| Міжсервісний інтервал, мотогодин | 1600 |
| Гарантії виробника | Гарантійний термін на обладнання, що входить в комплект поставки, встановлюється 24 місяці з моменту введення в експлуатацію, або 5000 мотогодин, в залежності від того, що наступить швидше. |
| Термін поставки, міс. | 4-5 |
| Основні характеристики | |
| Потужність (електрична), кВт | 875 / 656,25 / 437,5 |
| Потужність (теплова), кВт | - |
| Номінальна напруга, В | 400/230 |
| Номінальна частота струму, Гц | 50 |
| Номінальна частота обертання вала ГПГУ, про./хв | 1500 |
| Рід струму | змінний 3-хфазный |
| Рівень шуму на відстані 7 метрів, ДБА | 88,1 |
| Напруга в системі електроустаткування | 24В |
