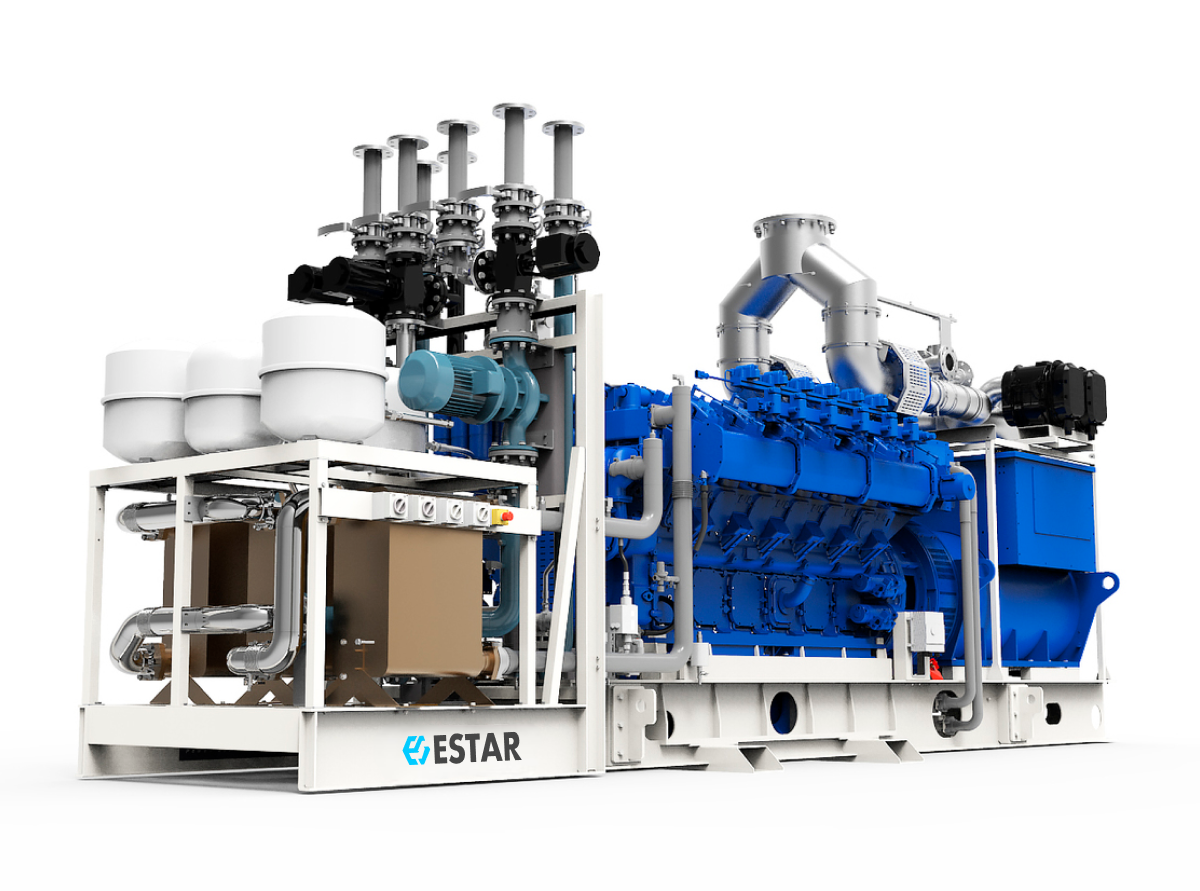

Газопоршнева електростанція Estar WE1950O-NG (1560 кВт)

Газопоршнева електростанція Estar WE1950O-NG з вихідною потужністю 1560 кВт призначена для забезпечення електропостачання споживачів трифазним змінним струмом з напругою 400 В та частотою 50 Гц. Виготовлена ​​у відкритому виконанні.

Все обладнання станції, включаючи процеси її виробництва, транспортування та монтажу, відповідає вимогам стандартів безпеки, таких як «Процеси виробничі. Загальні вимоги безпеки» та «Обладнання виробниче. Загальні вимоги безпеки».

Перед підключенням електростанції до зовнішньої електричної мережі необхідно виконати захисне заземлення. Рівень шуму, що виробляється станцією під час роботи, відповідає нормативам ГОСТ 12.1.003-83 «Шум. Загальні вимоги безпеки».

Приводом електростанції служить газопоршневий двигун, який перетворює хімічну енергію природного газу на механічну енергію, обертаючи колінчастий вал. Запуск двигуна здійснюється за допомогою електричного стартера, що живиться від акумулятора.

Охолодження двигуна забезпечується рідинною системою. Для зниження вібрацій між двигуном і рамою встановлені антивібраційні пластини, що демпфують. На двигуні встановлені проводки: 24В для підключення до акумуляторів та 220В для силових ланцюгів.

Генератором змінного струму є синхронна електрична машина з явнополюсним ротором (p=2). Генератор володіє класом ізоляції Н і ступенем захисту IP 23. Для його охолодження використовується повітряна система.

Призначена для моніторингу та запобігання детонації в камерах згоряння газового двигуна.

Служить для забезпечення циркуляції робочої рідини (мастила) перед запуском двигуна.

Система призначена для подачі газового палива у двигун. У процесі подачі здійснюється груба фільтрація видалення можливих домішок, і навіть зниження тиску газу рівня, який буде необхідний нормальної роботи двигуна.

Призначений для підтримки стабільних обертів двигуна на рівні 1500 об/хв.

Забезпечує функціонування всіх компонентів газопоршневої установки (ГПУ) та їхню взаємодію, контролює характеристики систем, а також гарантує захист генератора під час експлуатації.

Основні завдання реалізації проекту будівництва енергокомплексу:

• безперебійне забезпечення споживачів електроенергією та тепловою енергією;
• енергозбереження;
• незалежність від постачання електроенергії та теплової енергії від постачальників енергоресурсів;
• зниження вартості споживаної електроенергії та тепла, що в кінцевому підсумку впливає на собівартість продукції, що випускається;

TCG 2020 - висока рентабельність за рахунок високого ККД

• Поліпшення впускного каналу та модернізація свічок запалювання дозволили підвищити ефективність роботи порівняно з попередньою моделлю.
• Використання циклу Міллера дозволило підвищити ККД агрегатів.

Висока ефективність при малій кількості шкідливих викидів

• Зменшення кількості шкідливого простору в камері згоряння сприяє повному спалюванню пального.
• В результаті витрати пального та викид оксиду вуглецю та залишкових вуглеводнів знижуються.
• Це дозволяє економити до 15 відсотків газу на рік та підвищує рентабельність обладнання.

Рідкісні зупинки в роботі за рахунок великих міжсервісних інтервалів

• Не більше двох зупинок технологічного процесу на рік для профілактичного ТО.
• Найбільший часовий інтервал до капітального ремонту в даній галузі.
• Використання змінних компонентів дозволяє заощадити до 75 відсотків часу при капітальному ремонті та, отже, коштів.

Стандартна комплектація

Основні системи:

• газопоршнева генераторна установка;
• система утилізації тепла (опціонально).

Допоміжні системи:

• система газопостачання;
• система охолодження;
• система випускна;
• система маслопостачання;
• система запуску;
• шафа керування газопоршневою генераторною установкою (ШУГ);
• шафа силова (ШС);

Склад системи газопостачання електростанції (склад уточнюється на етапі проектування):

• електромагнітний клапан Dungs DMVD;
• редуктор, що стабілізує Dungs FRS;
• редуктор нульового тиску Dungs FRN;
• запобіжно-скидний клапан;
• манометр тиску газу в системі;
• газовий фільтр;
• датчик тиску газу;
• гнучка вібровставка підключення двигуна;

Система пуску двигуна: Система електростартерного пуску призначена для перетворення електричної енергії стартера в механічний момент для розкручування валу ГПГУ під час пуску. Система включає автоматичний зарядний пристрій, стартерні акумуляторні батареї (САБ) і електростартер. Автоматичний зарядний пристрій розташований у ШСН.

Шафа керування газопоршневим електроагрегатом (ШУГ) забезпечує:

• автоматизований пуск та зупинка ДПГУ за командою з ШУСН;
• автоматичну синхронізацію ГПГУ при включенні на паралельну роботу (опціонально);
• автоматичне регулювання вихідної напруги генератора;
• аварійно-попереджувальну сигналізацію про стан ДПГУ та обслуговуючих його систем;
• контроль робочих параметрів та захист ГПГУ з відключенням навантаження, зупинкою та включенням аварійної сигналізації при виході контрольованих параметрів за допустимі межі.
• ШУГ призначений для розміщення на об'єкті в безпосередній близькості від генераторної установки, в сухому приміщенні, що вентилюється. Вимоги щодо вибухозахисту не пред'являються. Робоче середовище – не вибухонебезпечне, не містить хімічно активних речовин та пилу.

Апаратура ШУГ забезпечує захист ГПГУ:

• від зворотної потужності;
• від підвищення напруги;
• від зниження напруги;
• від підвищення частоти;
• від зниження частоти;
• від навантаження за потужністю;
• від небалансу струмів;
• від асиметрії напруги;
• від перезбудження;
• від навантаження по струму.

Система керування TEM EVO

Використовується програмована система керування з сенсорним екраном, що забезпечує всі необхідні функції, в т. ч.: захист двигуна та керування ним, керування паралельною роботою декількох генераторів або генератора та електромережі, а також функції керування газопоршневою установкою, функції зв'язку тощо.

Де б ви не знаходилися, ми допомагаємо вам у ваших проектах:

• Допомога в установці та запуску
• Перевірка та ремонт на місці
• Експертна діагностика
• Видалене або виїзне усунення несправностей
• Договори на профілактичне та планове технічне обслуговування
• Навчання та освітні програми
• Оригінальні запасні частини

Наші інженери можуть забезпечити повну технічну підтримку на етапі попереднього проектування (визначення проекту, постачання технічного обладнання) та післяпродажного обслуговування протягом усього терміну служби КМУ. Вони працюють з високопродуктивними інструментами та високотехнологічними процесами, щоб надати вам найкращий підхід та взяти до уваги будь-які експлуатаційні ситуації, складні умови тощо).

	Ми допомагаємо при введенні в експлуатацію та технічному обслуговуванні, щоб оптимізувати роботу вашої КДУ та гарантувати її правильну роботу, виконуючи технічне обслуговування на місці.
	Наша компанія  може організувати навчання ваших технічних фахівців з обслуговування, ремонту та експлуатації обладнання.

	Обслуговуючі фахівці присутні на електростанції тільки під час регламентних або ремонтних робіт або при усуненні форс-мажорних ситуацій. Постійне перебування фахівців під час роботи електростанції не передбачено.
	ГПЕС є функціонально завершеною складовою і поставляється на будівельний майданчик, в абсолютній заводській готовності.



Наш інженерно-технічний персонал забезпечує широкий спектр технічного обслуговування на місці, від першого рівня до капітального ремонту нашої продукції.

Для отримання додаткової інформації, або якщо у Вас виникли питання, наші фахівці готові Вам допомогти!
