Когенераційна газова електростанція ESTAR WMC2500CAS-NG (2000 кВт)
- В наявності
- Код: WC2500CAS-NG
42 121 900 ₴
- +380 (73) 555-07-02
- +380 (66) 555-07-02

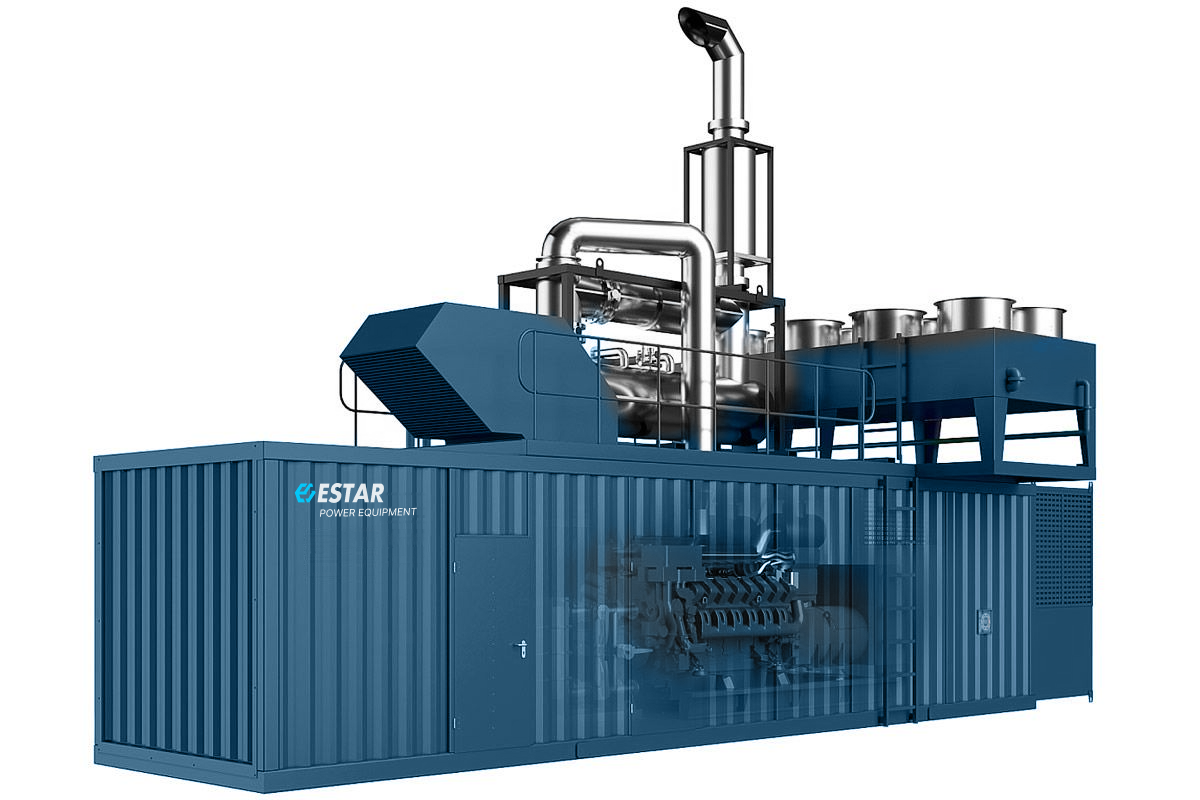

Газопоршнева когенераційна установка ESTAR WMC2500CAS-NG забезпечує вихідну електричну потужність 2000 кВт та теплову потужність 1977 кВт. Вона призначена для забезпечення електропостачання трифазним змінним струмом напругою 400 В та частотою 50 Гц, а також тепловою енергією.
Електростанція доступна у стандартному контейнерному виконанні, а також може бути виготовлена у відкритому типі або в шумо-погодозахисному кожусі.
Обладнання електростанції, процеси її виготовлення, транспортування та монтажу відповідають усім загальним вимогам безпеки.
В Україні газові двигуни MWM знаходять широке застосування завдяки своїй надійності та безперебійній роботі. При виборі газового генератора ключовими факторами є економічність та довговічність. Для забезпечення цих характеристик необхідна висока продуктивність при максимальному використанні первинної енергії та мінімальні витрати на технічне обслуговування. Двигуни MWM повністю забезпечують всі перечислені вимоги.
Особливості двигуна:
- Двигуни MWM мають більш високу продуктивність завдяки оптимізації повітрозабірника, камери згоряння та свічок запалювання, що дозволяє економити до 15% витрат на паливо на рік, підвищуючи рентабельність установки.
- Оптимізація компонентів дозволяє двигунам MWM вимагати до 50% менше мастила в порівнянні з аналогічними агрегатами, забезпечуючи довгострокові переваги.
- Система TEM (Система електронного управління) регулює не тільки двигун, а й всю установку, включаючи утилізацію тепла від когенерації, забезпечуючи оптимальну витрату палива та максимальну продуктивність при змінному складі газу.
- Сучасні технології, такі як використання змішувача газу та системи TEM, дозволяють застосовувати різні гази, включаючи шахтний газ, газ з органічних відходів або газ, що виділяється при очищенні стічних вод, без особливих труднощів.
- MWM пропонує досвід та впевненість наших фахівців, які успішно встановили сотні біогазових систем з газовими двигунами в Європі та за її межами, де ефективність та надійність є вирішальними факторами.
- Ресурс до капітального ремонту двигунів MWM складає 80000 мотогодин.
- Важливим аргументом на користь вибору двигунів MWM є розвинена мережа сервісних центрів по всій Україні, що забезпечує швидке постачання запчастин та комплектуючих. Сервісне обслуговування двигунів MWM в Україні дешевше та оперативніше порівняно з конкурентами, завдяки відсутності прив'язки до одного постачальника.
- З MWM ви отримуєте всі переваги 140 років досвіду в галузі технологій газових двигунів та виробництва енергії. Компанія Motorenwerke Mannheim є частиною корпорації Caterpillar Inc. з 2011 року, що розширює наші знання та досвід, забезпечуючи вам вигоду у розробці індивідуальних рішень.
- Підрозділ групи Nidec, Leroy-Somer Electric Power Generation, займає лідируючі позиції у виробництві промислових генераторів змінного струму потужністю від 10 до 35000 кВА.
- Більше 600 фахівців щодня працюють у лабораторіях Nidec Leroy-Somer, розробляючи та тестуючи індивідуальні рішення, що відповідають точним вимогам клієнтів щодо потужності, швидкості, ефективності, енергозбереження, компактності та надійності, навіть у найекстремальніших умовах.
- Генератори Leroy-Somer для когенерації спроектовані для роботи відповідно до різних типів двигунів або турбін, що використовуються в когенераційних установках. Вони забезпечують стабільне вироблення змінного струму, необхідну для ефективної роботи мережі та підключених до неї споживачів.
- Такі характеристики генераторів, як високий ККД, низький рівень шуму та довговічність, роблять їх ідеальним вибором для когенераційних установок у різних промислових та комерційних секторах.
Головне завдання системи запалювання MOTORTECH GmbH полягає у виявленні, відстежуванні та запобіганні детонації в камерах горіння газових двигунів. Поява детонації може бути викликана неправильною системою запалювання або іншими факторами, що в кінцевому підсумку може пошкодити двигун, знизити його продуктивність та збільшити викиди шкідливих речовин.
Такі системи включають датчики, які спостерігають за різними параметрами роботи двигуна, такими як температура, тиск, швидкість обертання колінчастого валу та інші. На основі даних, зібраних у процесі моніторингу, система може коригувати параметри запалення для запобігання детонації. У разі виникнення детонації система може застосовувати спеціальні методи придушення, такі як зміна часу запалення або введення додаткових інжекторів палива, щоб охолодити суміш та запобігти подальшому розвитку детонації.
Система відіграє важливу роль у забезпеченні ефективної та безпечної роботи газових двигунів, особливо в умовах змінного навантаження та складу паливно-повітряної суміші, що змінюється.
Газова рампа має важливе значення в системі подачі газу до газового двигуна, забезпечуючи правильний розподіл та тиск газу перед його упорскуванням у камери горіння двигуна.
Основні компоненти газової рампи включають:
- Регулятор тиску: Відстежує тиск газу, що надходить у двигун, для забезпечення оптимальних умов згоряння та безперервної роботи двигуна.
- Фільтр: Очищає газ від домішок та забруднень перед подачею двигуна, запобігаючи пошкодженню та забезпечуючи стабільну роботу двигуна.
- Розподільний блок: Відповідає за рівномірний розподіл газу між різними циліндрами двигуна, забезпечуючи однакове згоряння паливоповітряної суміші в кожному циліндрі.
Гнучкі шланги, перехідники та сполучні елементи відіграють важливу роль у системах охолодження двигуна. Їхня основна функція — забезпечити з'єднання різних компонентів системи охолодження, таких як радіатори, насоси, трубопроводи та блоки циліндрів.
Розширювальний бак забезпечує контроль рівня рідини в системах охолодження у разі зміни їх температурного режиму.
Керування газовою турбінною установкою (ГТУ) включає кілька важливих компонентів:
- Узгодження з мережею: Забезпечує синхронну роботу газотурбінної установки (ГТУ) з електричною мережею. Включає синхронізацію частоти та фази між ГТУ та мережею, а також керування перемиканням між режимами роботи, такими як автономний режим та режим роботи в мережі.
- Управління ГТУ: Включає регулювання роботи газової турбіни. Здійснює запуск, зупинку, регулювання навантаження та температури. Крім того, включає моніторинг різних параметрів, таких як температура газів, тиск і швидкість обертання, і коригування роботи для забезпечення оптимальної продуктивності та ефективності.
- Керування охолодженням: Контролює систему охолодження ГТУ. Включає циркуляцію охолоджуючої рідини або повітря, регулювання температури і тиску, а також запобігання перегріву.
- Силова частина: Керує генератором та електронною частиною ГТУ, а також системами захисту та аварійної зупинки у разі виникнення проблем або аварійних ситуацій.
| Складова | Опис |
|---|---|
| Рама | Встановлення системи у зборі на міцну зварену раму. |
| Насос попереднього мастила двигуна | Циркулює мастила мастила перед запуском двигуна. |
| Електронний регулятор обертів | Призначений для вирівнювання обертів двигуна (1500 об/хв). |
| Система доливання масла | Включає бак та насос. Здійснює контроль рівня масла в картері двигуна та доливу масла, у разі зниження рівня. |
| Електричні насоси (основний та допоміжний контури) | Елементи для регулювання потоку охолоджуючих рідин через основний та вторинні контури охолодження двигуна, а також контролюють ефективний рух рідин через систему драйкулерів. |
| Теплообмінник утилізації тепла головного контуру | Важливий для відведення надлишкового тепла від основного контуру охолодження двигуна та його можливого використання в системах споживання. |
| Електричний 3-х ходовий клапан | Розділяє потік охолоджуючої рідини між теплообмінником та лінією байпасу відповідно до поточного температурного режиму. |
| Котел утилізатор вихлопних газів (горизонтальний) | Головна функція полягає у створенні відведення надлишкового тепла від вихлопу двигуна та його подальшого використання в системах споживання. |
- Допомога в установці та запуску
- Перевірка та ремонт на місці
- Експертна діагностика
- Видалене або виїзне усунення несправностей
- Договори на профілактичне та планове технічне обслуговування
- Навчання та освітні програми
- Оригінальні запасні частини
Наші інженери можуть забезпечити повну технічну підтримку на етапі попереднього проектування (визначення проекту, постачання технічного обладнання) та післяпродажного обслуговування протягом усього терміну служби КМУ. Вони працюють з високопродуктивними інструментами та високотехнологічними процесами, щоб надати вам найкращий підхід та взяти до уваги будь-які експлуатаційні ситуації, складні умови тощо).
 |
Ми допомагаємо при введенні в експлуатацію та технічному обслуговуванні, щоб оптимізувати роботу вашої КДУ та гарантувати її правильну роботу, виконуючи технічне обслуговування на місці. |
|
|
Наша компанія може організувати навчання ваших технічних фахівців з обслуговування, ремонту та експлуатації обладнання ESTAR. |
|
|
Обслуговуючі фахівці присутні на електростанції тільки під час регламентних або ремонтних робіт або при усуненні форс-мажорних ситуацій. Постійне перебування фахівців під час роботи електростанції не передбачено. |
|
|
ГПЕС є функціонально завершеною складовою і поставляється на будівельний майданчик, в абсолютній заводській готовності. |
Наш інженерно-технічний персонал забезпечує широкий спектр технічного обслуговування на місці, від першого рівня до капітального ремонту нашої продукції.
Для отримання додаткової інформації, або якщо у Вас виникли питання, наші фахівці готові Вам допомогти!
| Основні атрибути | |
|---|---|
| Країна виробник | Німеччина |
| Виробник | Estar |
| Тип когенераторної установки | Газопоршнева установка |
| Тип палива | Природний газ |
| Двигун | |
| Модель двигуна | MWM TCG2020V20 (Німеччина) |
| Кількість обертів | 1500 |
| Потужність двигуна, кВт | 2055 |
| Паливо | Природний газ |
| Кількість циліндрів | V20 |
| Об'єм двигуна, л | 89 |
| Витрата палива (газу) однієї ГПГУ при 100%-ной навантаженні, нм3/год | 458 |
| Витрата палива (газу) однієї ГПГУ при 75%-ной навантаженні, нм3/год | 354 |
| Витрата палива (газу) однієї ГПГУ при 50%-ной навантаженні, нм3/год | 249 |
| Тиск газу, що подається (ізб.), кПа | 10-20 |
| Метанове число | Понад 80 |
| Ресурс до капітального ремонту, | 80000 |
| Інтервал технічного обслуговування, г | 2000 |
| Генератор | |
| Марка генератора | MARELLI MOTORI MJB 560LA4 (Італія) |
| Потужність (кВа) | 2500 |
| Напруга генератора, | 400 |
| Коефіцієнт потужності | 0,8 |
| Номінальна сила струму, А | 3623 |
| Частота обертання, об/хв | 1500 |
| Номінальна частота струму, Гц | 50 |
| Додаткові характеристики | |
| Потужність (теплова), кВт | 1799 |
| Потужність (електрична), кВт | 2000 |
| Електричний ККД електростанції, % | 43,7 |
| Тепловий ККД електростанції, % | 43,8 |
| Загальний ККД електростанції, % | 86,9 |
| Температура води на виході нагрівача, З | 90-95 |
| Температура нагрівача води в лінії повернення, C | 70-75 |
| Користувальницькі характеристики | |
| Габаритні розміри в контейнерному виконанні: Довжина х Ширина х Висота, мм | 15000 х 3000 х 3000 |
| Вага, кг | 30000 |
| Рівень шуму на відстані 7 метрів, ДБА | 78 |
- Ціна: 42 121 900 ₴
