Когенераційна газова електростанція ESTAR WMC2000CAS-NG (1560 кВт)
- В наявності
- Код: WC2000CAS-NG
34 940 600 ₴
- +380 (73) 555-07-02
- +380 (66) 555-07-02
Газопоршнева когенераційна установка ESTAR WMC2000CAS-NG із загальною вихідною електричною потужністю 1560 кВт та тепловою потужністю 1578 кВт призначена для забезпечення електропостачання споживачів трифазним змінним електричним струмом напругою 400 В, частотою 50 Гц, а також для надання теплов.

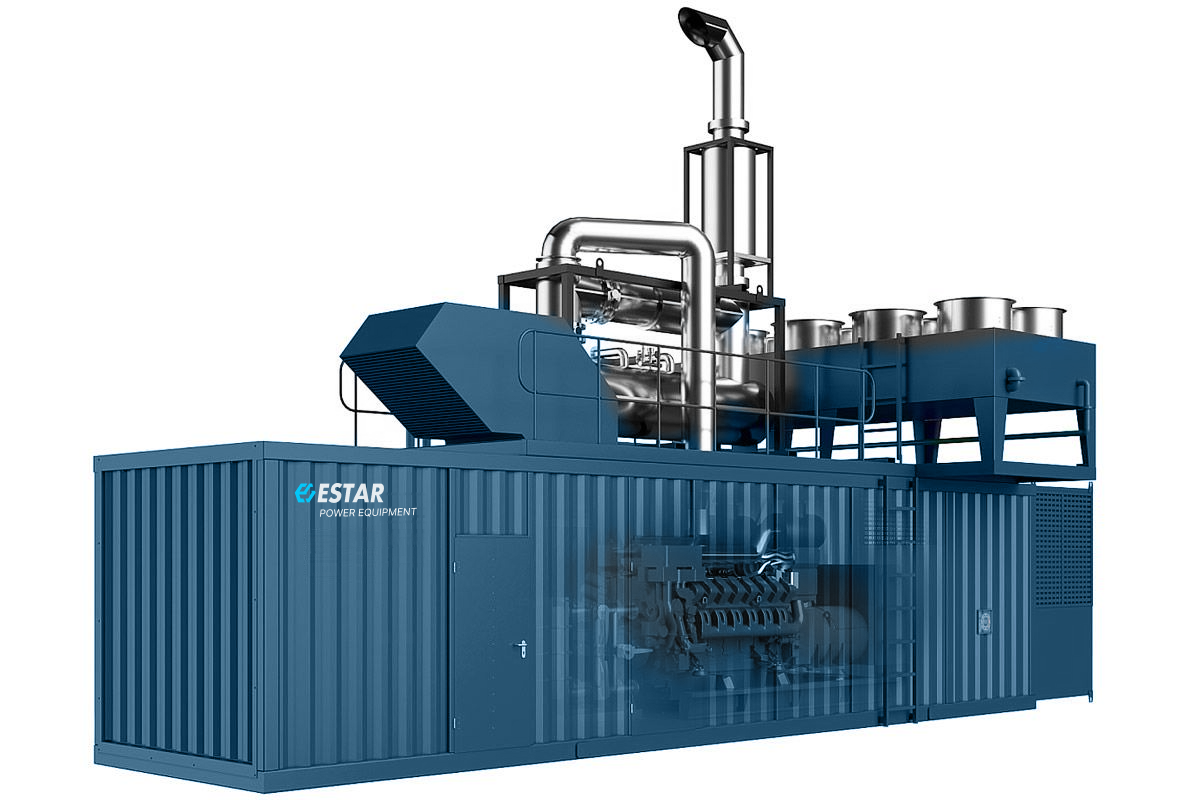

Електростанція виробляється та постачається у стандартному контейнерному виконанні. При необхідності також доступні варіанти виготовлення у відкритому виконанні або шумо-погодозахисному кожусі.
Все обладнання електростанції, а також процеси її виготовлення, транспортування та монтажу відповідають загальним вимогам безпеки.

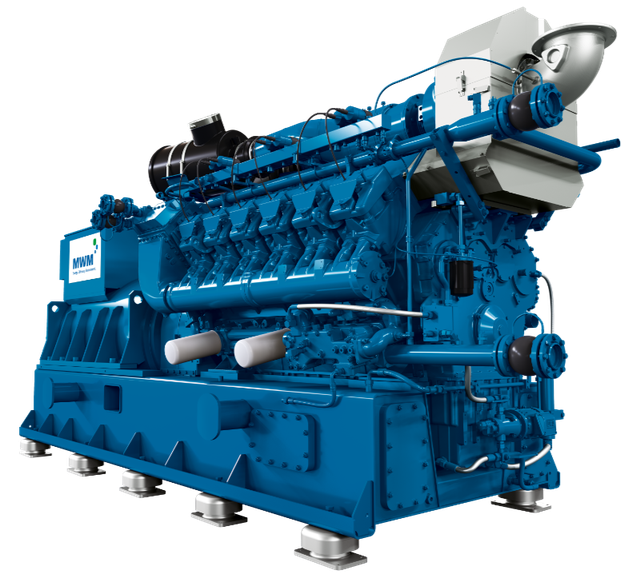

Газові двигуни MWM користуються високою популярністю в Україні завдяки своїй надійності та безперебійній роботі. При виборі газового генератора основними критеріями є його економічність та довговічність. Для досягнення цих цілей необхідний високий рівень продуктивності при максимальному використанні первинної енергії та мінімальних витрат на технічне обслуговування. Газові двигуни MWM повністю відповідають цим вимогам.
Особливості двигуна:
- Двигуни демонструють підвищену продуктивність завдяки оптимізації системи повітрозабірника, камери згоряння та свічок запалювання. Це дозволяє заощадити до 15% вартості палива на рік, збільшуючи рентабельність ваших установок.
- Завдяки оптимізації компонентів, двигуни вимагають до 50% менше мастила в порівнянні з аналогічними агрегатами, що дає довгострокові переваги.
- Система електронного керування регулює не тільки двигун, але і всю установку, включаючи утилізацію тепла від когенерації. Вона забезпечує оптимальну витрату палива та максимальну продуктивність завдяки контролю температури кожного циліндра та запобіганню детонації, навіть при змінному складі газу.
- Перевагою на користь двигунів є розвинена мережа сервісних центрів по всій Україні, що забезпечує швидку доставку будь-яких запчастин та комплектуючих. Сервісне обслуговування двигунів MWM в Україні значно дешевше та оперативніше, ніж у конкурентів, оскільки немає залежності від одного постачальника.
- З MWM ви отримуєте переваги 140-річного досвіду в галузі технологій газових двигунів та енергетичного виробництва. З 2011 року компанія Motorenwerke Mannheim є частиною всесвітньо відомої корпорації Caterpillar Inc., що додає ще більше знань та досвіду, надаючи вам зиск від розробки індивідуальних рішень.
- Нові технології, такі як застосування змішувача газу та системи дозволяють використовувати різні типи газів. Навіть складні гази, такі як шахтний газ, газ з органічних відходів або газ, що виділяється для очищення стічних вод, можуть бути використані без проблем.
- Ресурс двигунів MWM до капітального ремонту складає 80000 мотогодин.
- Підрозділ групи Nidec, Leroy-Somer Electric Power Generation, займає лідируючі позиції у виробництві промислових генераторів змінного струму потужністю від 10 до 35000 кВА.
- Більше 600 фахівців щодня працюють у лабораторіях Nidec Leroy-Somer, розробляючи та тестуючи індивідуальні рішення, які відповідають точним вимогам клієнтів щодо потужності, швидкості, ефективності, енергозбереження, компактності та надійності, навіть у найекстремальніших умовах.
- Генератори Leroy-Somer для когенерації спроектовані для роботи у поєднанні з різними типами двигунів або турбін, що використовуються в когенераційних установках. Вони забезпечують стабільне вироблення змінного струму, що необхідно для ефективної роботи мережі та підключених до неї споживачів.
- Такі характеристики генераторів, як високий ККД, низький рівень шуму та довговічність, роблять їх ідеальним вибором для когенераційних установок у різних промислових та комерційних секторах.
Основне завдання системи запалювання MOTORTECH GmbH полягає у виявленні, контролі та запобіганні детонації, що виникає в камерах згоряння газових двигунів. Детонація може виникнути через неправильне запалення або інші фактори, що може призвести до пошкодження двигуна, зниження його продуктивності та збільшення викидів шкідливих речовин.
Система датчики, що здійснюють моніторинг різних параметрів роботи двигуна, таких як температура, тиск, швидкість обертання колінчастого валу та інші. Грунтуючись на даних моніторингу, система може коригувати параметри запалення для запобігання детонації. У разі виникнення детонації система може застосовувати спеціальні методи придушення, такі як зміна часу запалення або додавання додаткових інжекторів палива для охолодження суміші та запобігання подальшому поширенню детонації.
Це важливий компонент для забезпечення ефективної та безпечної роботи газових двигунів, особливо в умовах змінних навантажень і складу паливоповітряної суміші, що змінюється.
Газова рампа відіграє ключову роль у системі подачі газу до газового двигуна, забезпечуючи необхідний розподіл та тиск газу перед його подачею до камер згоряння.
Основні елементи газової рампи включають:
- Регулятор тиску: відстежує та контролює тиск газу, що надходить у двигун, забезпечуючи оптимальні умови для згоряння та безперервну роботу двигуна.
- Фільтр: очищає газ від домішок та забруднень перед його упорскуванням у двигун, що допомагає запобігти пошкодженню та забезпечити стабільну роботу двигуна.
- Розподільний блок: відповідальний за рівномірний розподіл газу між різними циліндрами двигуна, забезпечуючи рівномірне згоряння паливоповітряної суміші в кожному циліндрі.
Гнучкі шланги, перехідники та сполучні елементи мають важливе значення в системах охолодження двигуна. Вони призначені для забезпечення з'єднання різних компонентів системи охолодження, таких як радіатори, насоси, трубопроводи та блоки циліндрів.
Розширювальний бак спеціально розроблений для регулювання зайвої кількості рідини в системах охолодження при зміні їх температурного режиму.
Керування газовою турбінною установкою (ГТУ) включає кілька важливих частин:
- Узгодження з мережею: забезпечує синхронізацію роботи газотурбінної установки (ГТУ) з електричною мережею, включаючи вирівнювання частоти та фази між ГТУ та мережею, а також керування перемиканням між режимами роботи, такими як автономний режим та режим роботи в мережі.
- Управління ГТУ: забезпечує регулювання роботи газової турбіни, здійснюючи запуск, зупинку, регулювання навантаження і температури. Крім того, система відстежує параметри, такі як температура газів, тиск та швидкість обертання, коригуючи роботу для забезпечення оптимальної продуктивності та ефективності.
- Управління охолодженням: контролює систему охолодження ГТУ, включаючи циркуляцію охолоджуючої рідини або повітря, регулювання температури та тиску, а також запобігання перегріву.
- Силова частина: управляє генератором та електронною частиною ГТУ, а також системами захисту та аварійної зупинки у разі виникнення проблем або аварійних ситуацій.
| Складова | Опис |
|---|---|
| Рама | Встановлення системи у зборі на міцну зварену раму. |
| Насос попереднього мастила двигуна | Циркулює масло перед запуском двигуна. |
| Електронний регулятор обертів | Призначений для вирівнювання обертів двигуна (1500 об/хв). |
| Система доливання масла | Включає бак та насос. Контролює рівень масла в картері двигуна і доливає масло за потреби. |
| Електричні насоси (основний та допоміжний контури) | Регулюють потік охолоджуючих рідин через основний та вторинні контури охолодження двигуна, а також контролюють рух рідин через систему драйкулеров. |
| Теплообмінник утилізації тепла головного контуру | Відводить надмірне тепло від основного контуру охолодження двигуна для його подальшого використання. |
| Електричний 3-х ходовий клапан | Розділяє потік охолоджуючої рідини між теплообмінником та лінією байпасу відповідно до поточного температурного режиму. |
| Котел-утилізатор вихлопних газів (горизонтальний) | Відводить надлишкове тепло від вихлопу двигуна для його подальшого використання в системах споживання. |
- Допомога в установці та запуску
- Перевірка та ремонт на місці
- Експертна діагностика
- Видалене або виїзне усунення несправностей
- Договори на профілактичне та планове технічне обслуговування
- Навчання та освітні програми
- Оригінальні запасні частини
Наші інженери можуть забезпечити повну технічну підтримку на етапі попереднього проектування (визначення проекту, постачання технічного обладнання) та післяпродажного обслуговування протягом усього терміну служби КМУ. Вони працюють з високопродуктивними інструментами та високотехнологічними процесами, щоб надати вам найкращий підхід та взяти до уваги будь-які експлуатаційні ситуації, складні умови тощо).
 |
Ми допомагаємо при введенні в експлуатацію та технічному обслуговуванні, щоб оптимізувати роботу вашої КДУ та гарантувати її правильну роботу, виконуючи технічне обслуговування на місці. |
|
|
Наша компанія може організувати навчання ваших технічних фахівців з обслуговування, ремонту та експлуатації обладнання ESTAR. |
|
|
Обслуговуючі фахівці присутні на електростанції тільки під час регламентних або ремонтних робіт або при усуненні форс-мажорних ситуацій. Постійне перебування фахівців під час роботи електростанції не передбачено. |
|
|
ГПЕС є функціонально завершеною складовою і поставляється на будівельний майданчик, в абсолютній заводській готовності. |
Наш інженерно-технічний персонал забезпечує широкий спектр технічного обслуговування на місці, від першого рівня до капітального ремонту нашої продукції.
Для отримання додаткової інформації, або якщо у Вас виникли питання, наші фахівці готові Вам допомогти!
| Основні атрибути | |
|---|---|
| Країна виробник | Німеччина |
| Виробник | Estar |
| Тип когенераторної установки | Газопоршнева установка |
| Тип палива | Природний газ |
| Двигун | |
| Модель двигуна | MWM TCG2020V16 (Німеччина) |
| Кількість обертів | 1500 |
| Потужність двигуна, кВт | 1545 |
| Паливо | Природний газ |
| Кількість циліндрів | V12 |
| Об'єм двигуна, л | 71 |
| Витрата палива (газу) однієї ГПГУ при 100%-ной навантаженні, нм3/год | 360 |
| Витрата палива (газу) однієї ГПГУ при 75%-ной навантаженні, нм3/год | 277 |
| Витрата палива (газу) однієї ГПГУ при 50%-ной навантаженні, нм3/год | 195 |
| Тиск газу, що подається (ізб.), кПа | 10-20 |
| Метанове число | Понад 80 |
| Ресурс до капітального ремонту, | 80000 |
| Інтервал технічного обслуговування, г | 2000 |
| Генератор | |
| Марка генератора | MARELLI MOTORI MJB500MD4 (Італія) |
| Потужність (кВа) | 1950 |
| Напруга генератора, | 400 |
| Коефіцієнт потужності | 0,8 |
| Номінальна сила струму, А | 2826 |
| Частота обертання, об/хв | 1500 |
| Номінальна частота струму, Гц | 50 |
| Додаткові характеристики | |
| Потужність (теплова), кВт | 1560 |
| Потужність (електрична), кВт | 1578 |
| Електричний ККД електростанції, % | 43,3 |
| Тепловий ККД електростанції, % | 43,8 |
| Загальний ККД електростанції, % | 87,1 |
| Температура води на виході нагрівача, З | 90-95 |
| Температура нагрівача води в лінії повернення, C | 70-75 |
| Користувальницькі характеристики | |
| Габаритні розміри в контейнерному виконанні: Довжина х Ширина х Висота, мм | 12000 х 3000 х 3000 |
| Вага, кг | 21000 |
| Рівень шуму на відстані 7 метрів, ДБА | 78 |
- Ціна: 34 940 600 ₴
