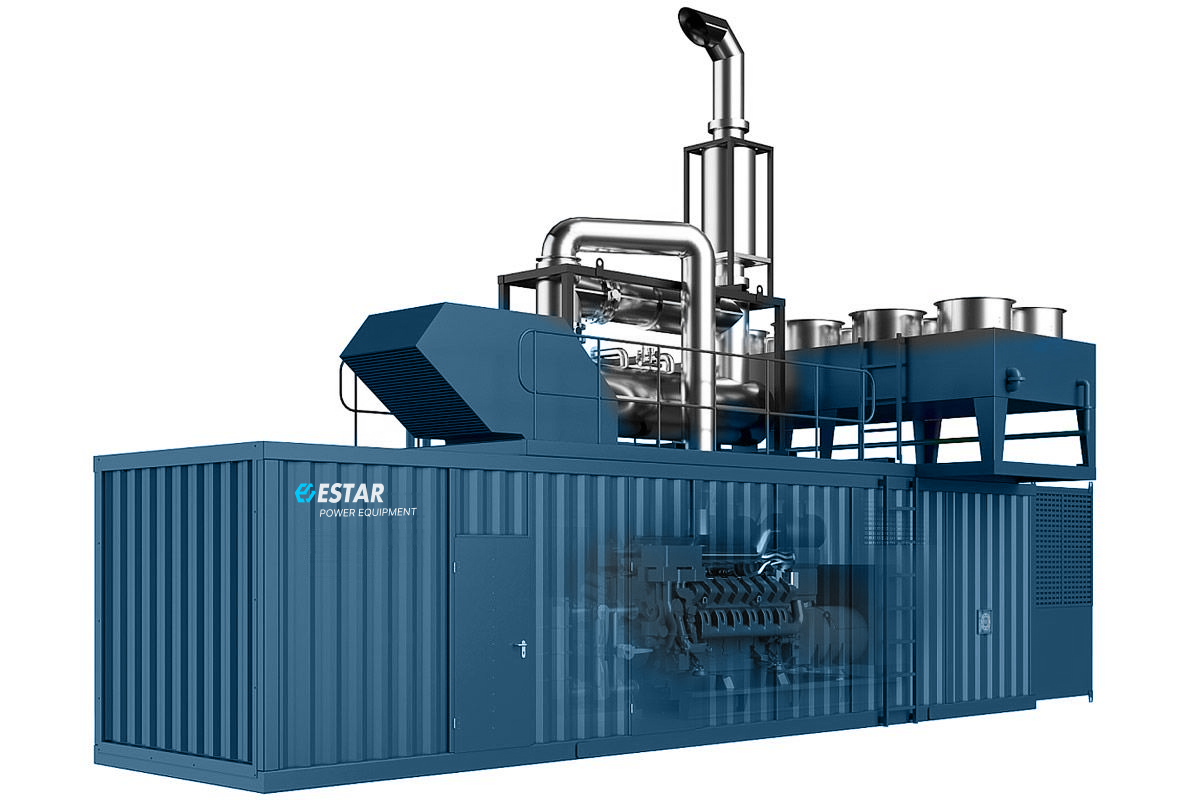

Когенераційна газова електростанція ESTAR WMC750CAS-NG (600 кВт)
- В наявності
- Код: WC750CAS-NG
19 651 400 ₴
- +380 (73) 555-07-02
- +380 (66) 555-07-02
Газопоршнева когенераційна установка ESTAR WMC750CAS-NG має загальну вихідну електричну потужність 600 кВт та теплову потужність 654 кВт. Вона призначена для постачання споживачів трифазним змінним електричним струмом напругою 400 В та частотою 50 Гц, а також тепловою енергією.
Електростанція випускається у стандартному контейнерному виконанні, але може бути виготовлена у відкритому варіанті або в шумо- та погодозахисному кожусі.
Обладнання електростанції, а також процеси її виробництва, транспортування та монтажу відповідають загальним вимогам безпеки.
Газові двигуни MWM користуються великою популярністю в Україні завдяки своїй надійній та безперебійній роботі цілодобово сім днів на тиждень. Ключовими факторами при виборі газового генератора є його економічність та тривалий термін служби. Для цього потрібна висока продуктивність при максимальному використанні первинної енергії та низькі витрати на технічне обслуговування. Всі ці вимоги повністю виконуються у двигунах MWM.
Особливості вибору приводного двигуна MWM:
- Двигуни MWM мають більш високу продуктивність завдяки оптимізації повітрозабірника, камери згоряння та свічок запалювання. Це дозволяє заощаджувати до 15% витрат на паливо на рік, підвищуючи рентабельність вашої установки.
- Завдяки оптимізації компонентів, двигуни MWM вимагають до 50% менше мастила в порівнянні з аналогічними агрегатами.
- Система TEM (Система електронного керування) регулює не тільки двигун, а й всю установку, включаючи утилізацію тепла від когенерації. Контроль температури кожного циліндра та детонації забезпечує оптимальну витрату палива та максимальну продуктивність навіть при змінному складі газу.
- Сучасні технології, такі як використання змішувача газу та системи TEM, дозволяють застосовувати різні гази. Навіть найскладніші гази, такі як шахтний газ, газ з органічних відходів або газ, що виділяється для очищення стічних вод, можуть використовуватися без особливих труднощів.
- Ресурс до капітального ремонту двигунів MWM складає 80000 мотогодин.
- Розвинена мережа сервісних центрів по всій Україні забезпечує швидке постачання будь-яких запчастин та комплектуючих. Сервісне обслуговування двигунів MWM в Україні значно дешевше та оперативніше, оскільки відсутня прив'язка до одного постачальника.
- З MWM ви отримуєте всі переваги 140 років досвіду в галузі технологій газових двигунів та виробництва енергії. З 2011 року компанія Motorenwerke Mannheim стала частиною всесвітньо відомої корпорації Caterpillar Inc., що додатково збільшує наші знання та досвід, приносячи вам вигоду у розробці індивідуальних досконалих рішень.
- Підрозділ групи Nidec, Leroy-Somer Electric Power Generation, займає лідируючі позиції у виробництві промислових генераторів змінного струму потужністю від 10 до 35 000 кВА.
- Більше 600 фахівців щодня працюють у лабораторіях Nidec Leroy-Somer, розробляючи та тестуючи індивідуальні рішення, які відповідають точним вимогам клієнтів щодо потужності, швидкості, ефективності, енергозбереження, компактності та надійності, навіть у найекстремальніших умовах.
- Генератори Leroy-Somer для когенерації спроектовані для роботи відповідно до різних типів двигунів або турбін, що використовуються в когенераційних установках. Вони забезпечують стабільне вироблення змінного струму, що необхідно для ефективної роботи мережі та підключених до неї споживачів.
- Такі характеристики генераторів, як високий ККД, низький рівень шуму та довговічність, роблять їх ідеальним вибором для когенераційних установок у різних промислових та комерційних секторах.
Основне призначення систем — виявлення, моніторинг та запобігання детонації в камерах згоряння газових двигунів. Виникнення детонації може бути наслідком неправильного запалення або інших факторів, що, у свою чергу, може зашкодити двигуну, знизити його продуктивність та збільшити викиди шкідливих речовин.
Ці системи включають датчики, що контролюють різні параметри роботи двигуна, такі як температура, тиск, швидкість обертання колінчастого валу та інші. На основі даних, отриманих від моніторингу, система може коригувати параметри запалення для запобігання детонації. Якщо детонація все ж таки відбувається, система може використовувати спеціальні методи гасіння, такі як зміна часу запалення або введення додаткових інжекторів палива, щоб охолодити суміш і запобігти подальшому розвитку детонації.
Це важливий компонент забезпечення ефективної та безпечної роботи газових двигунів, особливо в умовах змінних навантажень і складу паливоповітряної суміші, що змінюється.
Газова рампа відіграє важливу роль у системі подачі газу до газового двигуна, забезпечуючи правильний розподіл та тиск газу перед його упорскуванням у камери згоряння двигуна.
Основні компоненти газової рампи включають:
- Регулятор тиску: контролює тиск газу, що надходить у двигун, для забезпечення оптимальних умов згоряння та безперервної роботи двигуна.
- Фільтр: видаляє домішки та забруднення з газу перед його подачею в двигун, запобігаючи пошкодженням та забезпечуючи стабільну роботу двигуна.
- Розподільний блок: відповідає за розподіл газу між різними циліндрами двигуна, забезпечуючи рівномірне згоряння паливоповітряної суміші в кожному циліндрі.
Газова рампа забезпечує правильний тиск і чистоту газу, що подається в циліндри для згоряння.
Гнучкі шланги, перехідники та сполучні елементи відіграють ключову роль в системах охолодження двигуна. Їхнє завдання — забезпечити з'єднання різних компонентів системи охолодження, таких як радіатори, насоси, трубопроводи та блоки циліндрів.
Розширювальний бак спеціально розроблений для контролю надмірної кількості рідини в системах охолодження у разі зміни їх температурного режиму.
Управління газовою турбінною установкою (ГТУ) включає декілька важливих компонентів:
- Узгодження з мережею: забезпечує синхронну роботу газотурбінної установки (ГТУ) з електричною мережею, включає синхронізацію частоти та фази між ГТУ та мережею, а також управління перемиканням між режимами роботи, такими як автономний режим та режим роботи в мережі.
- Управління ГТУ: забезпечує регулювання роботи газової турбіни, здійснює запуск, зупинку, регулювання навантаження та температури. Крім того, структурна частина включає моніторинг різних параметрів, таких як температура газів, тиск, швидкість обертання, і коригування роботи для забезпечення оптимальної продуктивності та ефективності.
- Керування охолодженням: контролює систему охолодження ГТУ, включає циркуляцію охолоджуючої рідини або повітря, регулювання температури і тиску, а також запобігання перегріву.
- Силова частина: управляє генератором та електронною частиною ГТУ, а також системами захисту та аварійної зупинки у разі виникнення проблем або аварійних ситуацій.
| Складова | Опис |
|---|---|
| Рама | Встановлений агрегат зібраний на твердій звареній рамі. |
| Насос попереднього мастила двигуна | Циркулює мастила мастила перед запуском двигуна. |
| Електронний регулятор обертів | Призначена для вирівнювання обертів двигуна (1500 об/хв). |
| Система доливання масла | Включає бак та насос. Здійснює контроль рівень масла в картері двигуна та доливу масла, у разі зниження рівня. |
| Електричні насоси (основний та допоміжний контури) | Елементи для регулювання потоку охолоджуючих рідин через основний та вторинні контури охолодження двигуна, а також контролюють ефективне рух рідин через систему драйкулерів. |
| Теплообмінник утилізації тепла головного контуру | Важливий для відведення надлишкового тепла від основного контуру охолодження двигуна та його можливого використання в системах споживання. |
| Електричний 3-х ходовий клапан | Розділяє потік охолоджуючої рідини між теплообмінником та лінією байпасу відповідно до поточного температурного режиму. |
| Котел утилізатор вихлопних газів (горизонтальний) | Головна функція полягає у створенні відведення надлишкового тепла від вихлопу двигуна та його подальшого використання в системах споживання. |
- Допомога в установці та запуску
- Перевірка та ремонт на місці
- Експертна діагностика
- Видалене або виїзне усунення несправностей
- Договори на профілактичне та планове технічне обслуговування
- Навчання та освітні програми
- Оригінальні запасні частини
Наші інженери можуть забезпечити повну технічну підтримку на етапі попереднього проектування (визначення проекту, постачання технічного обладнання) та післяпродажного обслуговування протягом усього терміну служби КМУ. Вони працюють з високопродуктивними інструментами та високотехнологічними процесами, щоб надати вам найкращий підхід та взяти до уваги будь-які експлуатаційні ситуації, складні умови тощо).
 |
Ми допомагаємо при введенні в експлуатацію та технічному обслуговуванні, щоб оптимізувати роботу вашої КДУ та гарантувати її правильну роботу, виконуючи технічне обслуговування на місці. |
|
|
Наша компанія може організувати навчання ваших технічних фахівців з обслуговування, ремонту та експлуатації обладнання ESTAR. |
|
|
Фахівці, що обслуговують, присутні на електростанції тільки під час регламентних або ремонтних робіт або при усуненні форс-мажорних ситуацій. Постійне перебування фахівців під час роботи електростанції не передбачено. |
|
|
Когенераційна газова електростанція є функціонально завершеною складовою і поставляється на будівельний майданчик, в абсолютній заводській готовності. |
Наш інженерно-технічний персонал забезпечує широкий спектр технічного обслуговування на місці, від першого рівня до капітального ремонту нашої продукції.
Для отримання додаткової інформації, або якщо у Вас виникли питання, наші фахівці готові Вам допомогти!
| Основні атрибути | |
|---|---|
| Країна виробник | Німеччина |
| Виробник | Estar |
| Тип когенераторної установки | Газопоршнева установка |
| Тип палива | Природний газ |
| Двигун | |
| Модель двигуна | MWM TCG3016V12 (Німеччина) |
| Кількість обертів | 1500 |
| Потужність двигуна, кВт | 656 |
| Паливо | Природний газ |
| Кількість циліндрів | V12 |
| Об'єм двигуна, л | 26,3 |
| Витрата палива (газу) однієї ГПГУ при 100%-ной навантаженні, нм3/год | 143 |
| Витрата палива (газу) однієї ГПГУ при 75%-ной навантаженні, нм3/год | 110 |
| Витрата палива (газу) однієї ГПГУ при 50%-ной навантаженні, нм3/год | 78 |
| Тиск газу, що подається (ізб.), кПа | 10-20 |
| Метанове число | Понад 80 |
| Ресурс до капітального ремонту, | 80000 |
| Інтервал технічного обслуговування, г | 2000 |
| Генератор | |
| Марка генератора | LEROY SOMER LSA49.3M8 (Франція) |
| Потужність (кВа) | 750 |
| Напруга генератора, | 400 |
| Коефіцієнт потужності | 0,8 |
| Номінальна сила струму, А | 1087 |
| Частота обертання, об/хв | 1500 |
| Номінальна частота струму, Гц | 50 |
| Додаткові характеристики | |
| Потужність (теплова), кВт | 654 |
| Потужність (електрична), кВт | 600 |
| Електричний ККД електростанції, % | 43,3 |
| Тепловий ККД електростанції, % | 44,2 |
| Загальний ККД електростанції, % | 89,1 |
| Температура води на виході нагрівача, З | 90-95 |
| Температура нагрівача води в лінії повернення, C | 70-75 |
| Користувальницькі характеристики | |
| Габаритні розміри в контейнерному виконанні: Довжина х Ширина х Висота, мм | 9000 х 2700 х 2700 |
| Вага, кг | 14000 |
| Рівень шуму на відстані 7 метрів, ДБА | 78 |
- Ціна: 19 651 400 ₴
