Когенераційна газова електростанція ESTAR WMC1250CAS-NG (1000 кВт)
- В наявності
- Код: WC1250CAS-NG
27 824 900 ₴
- +380 (73) 555-07-02
- +380 (66) 555-07-02
Газопоршнева когенераційна установка ESTAR WMC1250CAS-NG з електричною потужністю 1000 кВт та тепловою потужністю 1028 кВт призначена для забезпечення споживачів трифазним змінним електричним струмом напругою 400 В та частотою 50 Гц, а також тепловою енергією.
Електростанція випускається та постачається у стандартному контейнерному виконанні, проте можливе виготовлення у відкритій версії або в шумо- та погодозахисному кожусі.
Все обладнання електростанції, а також процеси виробництва, транспортування та монтажу відповідають загальним вимогам безпеки.
Газові двигуни MWM надзвичайно популярні в Україні завдяки своїй надійності та безперебійній безперервній роботі. Основними критеріями під час виборів газового генератора є його економічність і тривалий термін служби. Для досягнення цих цілей необхідний високий рівень продуктивності при максимальному використанні первинної енергії та мінімальних витрат на технічне обслуговування. Двигуни MWM повністю відповідають цим вимогам.
Особливості двигуна:
- Двигуни MWM демонструють підвищену продуктивність завдяки оптимізації системи повітрозабірника, камери згоряння та свічок запалювання. Це дозволяє заощадити до 15% вартості палива на рік, збільшуючи рентабельність ваших установок.
- Завдяки оптимізації компонентів, двигуни MWM вимагають до 50% менше мастила в порівнянні з аналогічними агрегатами, що дає довгострокові переваги.
- Система TEM (Система електронного керування) регулює не тільки двигун, а й всю установку, включаючи утилізацію тепла від когенерації. Вона забезпечує оптимальну витрату палива та максимальну продуктивність завдяки контролю температури кожного циліндра та запобіганню детонації, навіть при змінному складі газу.
- Нові технології, такі як застосування змішувача газу та системи TEM, дозволяють використовувати різні типи газів. Навіть складні гази, такі як шахтний газ, газ з органічних відходів або газ, що виділяється для очищення стічних вод, можуть бути використані без проблем.
- Ресурс двигунів MWM до капітального ремонту складає 80000 мотогодин.
- Додатковою перевагою на користь двигунів MWM є розвинена мережа сервісних центрів по всій Україні, що забезпечує швидку доставку будь-яких запчастин та комплектуючих. Сервісне обслуговування двигунів MWM в Україні є значно дешевшим і оперативнішим, ніж у конкурентів, оскільки немає залежності від одного постачальника.
- З MWM ви отримуєте переваги 140-річного досвіду в галузі технологій газових двигунів та енергетичного виробництва. З 2011 року компанія Motorenwerke Mannheim є частиною всесвітньо відомої корпорації Caterpillar Inc., що додає ще більше знань та досвіду, надаючи вам зиск від розробки індивідуальних рішень.
- Підрозділ групи Nidec, Leroy-Somer Electric Power Generation, займає лідируючі позиції у виробництві промислових генераторів змінного струму потужністю від 10 до 35000 кВА.
- Більше 600 фахівців щодня працюють у лабораторіях Nidec Leroy-Somer, розробляючи та тестуючи індивідуальні рішення, які відповідають точним вимогам клієнтів щодо потужності, швидкості, ефективності, енергозбереження, компактності та надійності, навіть у найекстремальніших умовах.
- Генератори Leroy-Somer для когенерації спроектовані для роботи у поєднанні з різними типами двигунів або турбін, що використовуються в когенераційних установках. Вони забезпечують стабільне вироблення змінного струму, що необхідно для ефективної роботи мережі та підключених до неї споживачів.
- Такі характеристики генераторів, як високий ККД, низький рівень шуму та довговічність, роблять їх ідеальним вибором для когенераційних установок у різних промислових та комерційних секторах.
Основне призначення таких систем — виявлення, моніторинг та запобігання детонації в камерах згоряння газових двигунів. Детонація може виникнути внаслідок неправильного запалення або інших факторів, що може пошкодити двигун, знизити його продуктивність та збільшити викиди шкідливих речовин.
Ці системи включають датчики, які контролюють різні параметри роботи двигуна, такі як температура, тиск, швидкість обертання колінчастого валу та інші. На основі даних моніторингу система може коригувати параметри запалення для запобігання детонації. Якщо детонація все ж таки відбувається, система може використовувати спеціальні методи гасіння, такі як зміна часу запалення або введення додаткових інжекторів палива для охолодження суміші та запобігання подальшому розвитку детонації.
Система запалювання MOTORTECH GmbH - важливий компонент для забезпечення ефективної та безпечної роботи газових двигунів, особливо в умовах змінних навантажень і складу паливоповітряної суміші, що змінюється.
Газова рампа відіграє важливу роль у системі подачі газу до газового двигуна, забезпечуючи правильний розподіл та тиск газу перед його упорскуванням у камери згоряння двигуна.
Основні компоненти газової рампи включають:
- Регулятор тиску: контролює тиск газу, що надходить у двигун, забезпечуючи оптимальні умови згоряння та безперервну роботу двигуна.
- Фільтр: видаляє домішки та забруднення з газу перед його подачею в двигун, запобігаючи пошкодженням та забезпечуючи стабільну роботу двигуна.
- Розподільний блок: відповідає за розподіл газу між різними циліндрами двигуна, забезпечуючи рівномірне згоряння паливоповітряної суміші в кожному циліндрі.
Гнучкі шланги, перехідники та сполучні елементи відіграють ключову роль у системах охолодження двигуна. Основна задача — забезпечити з'єднання різних компонентів системи охолодження, таких як радіатори, насоси, трубопроводи та блоки циліндрів.
Розширювальний бак розроблений для контролю надмірної кількості рідини в системах охолодження за зміни їх температурного режиму.
Керування газовою турбінною установкою (ГТУ) включає кілька важливих компонентів:
- Узгодження з мережею: забезпечує синхронну роботу газотурбінної установки (ГТУ) з електричною мережею, включаючи синхронізацію частоти та фази між ГТУ та мережею, а також управління перемиканням між режимами роботи, такими як автономний режим та режим роботи в мережі.
- Управління ГТУ: включає регулювання роботи газової турбіни, здійснюючи запуск, зупинку, регулювання навантаження та температури. Крім того, система моніторить параметри, такі як температура газів, тиск та швидкість обертання, коригуючи роботу для забезпечення оптимальної продуктивності та ефективності.
- Управління охолодженням: контролює систему охолодження ГТУ, включаючи циркуляцію охолоджуючої рідини або повітря, регулювання температури та тиску, а також запобігання перегріву.
- Силова частина: управляє генератором та електронною частиною ГТУ, а також системами захисту та аварійної зупинки у разі виникнення проблем або аварійних ситуацій.
| Складова | Опис |
|---|---|
| Рама | Встановлення системи у зборі на міцну зварену раму. |
| Насос попереднього мастила двигуна | Циркулює масло перед запуском двигуна. |
| Електронний регулятор обертів | Призначений для вирівнювання обертів двигуна (1500 об/хв). |
| Система доливання масла | Включає бак та насос. Контролює рівень масла в картері двигуна і доливає масло за потреби. |
| Електричні насоси (основний та допоміжний контури) | Регулюють потік охолоджуючих рідин через основний та вторинні контури охолодження двигуна, а також контролюють рух рідин через систему драйкулеров. |
| Теплообмінник утилізації тепла головного контуру | Відводить надмірне тепло від основного контуру охолодження двигуна для його подальшого використання. |
| Електричний 3-х ходовий клапан | Розділяє потік охолоджуючої рідини між теплообмінником та лінією байпасу відповідно до поточного температурного режиму. |
| Котел-утилізатор вихлопних газів (горизонтальний) | Відводить надлишкове тепло від вихлопу двигуна для його подальшого використання в системах споживання. |
- Допомога в установці та запуску
- Перевірка та ремонт на місці
- Експертна діагностика
- Видалене або виїзне усунення несправностей
- Договори на профілактичне та планове технічне обслуговування
- Навчання та освітні програми
- Оригінальні запасні частини
Наші інженери можуть забезпечити повну технічну підтримку на етапі попереднього проектування (визначення проекту, постачання технічного обладнання) та післяпродажного обслуговування протягом усього терміну служби КМУ. Вони працюють з високопродуктивними інструментами та високотехнологічними процесами, щоб надати вам найкращий підхід та взяти до уваги будь-які експлуатаційні ситуації, складні умови тощо).
 |
Ми допомагаємо при введенні в експлуатацію та технічному обслуговуванні, щоб оптимізувати роботу вашої КДУ та гарантувати її правильну роботу, виконуючи технічне обслуговування на місці. |
|
|
Наша компанія може організувати навчання ваших технічних фахівців з обслуговування, ремонту та експлуатації обладнання ESTAR. |
|
|
Обслуговуючі фахівці присутні на електростанції тільки під час регламентних або ремонтних робіт або при усуненні форс-мажорних ситуацій. Постійне перебування фахівців під час роботи електростанції не передбачено. |
|
|
Когенераційна газова електростанція є функціонально завершеною складовою і поставляється на будівельний майданчик, в абсолютній заводській готовності. |
Наш інженерно-технічний персонал забезпечує широкий спектр технічного обслуговування на місці, від першого рівня до капітального ремонту нашої продукції.
Для отримання додаткової інформації, або якщо у Вас виникли питання, наші фахівці готові Вам допомогти!
| Основні атрибути | |
|---|---|
| Країна виробник | Німеччина |
| Виробник | Estar |
| Тип когенераторної установки | Газопоршнева установка |
| Тип палива | Природний газ |
| Двигун | |

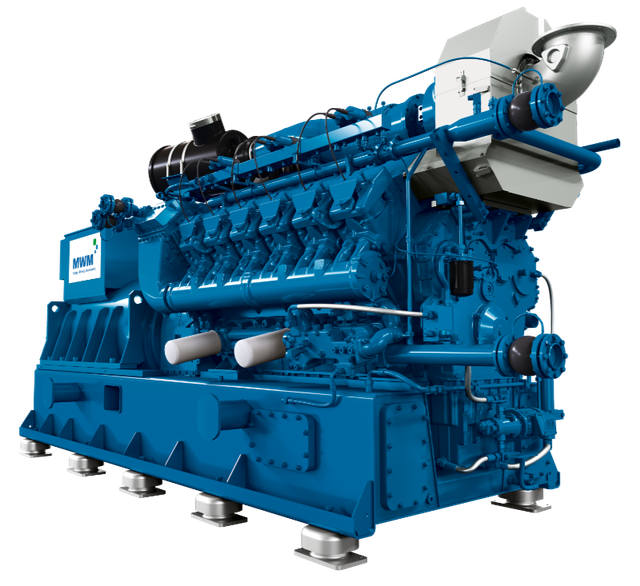

| Модель двигуна | MWM TCG2020V12 (Німеччина) |
| Кількість обертів | 1500 |
| Потужність двигуна, кВт | 1187 |
| Паливо | Природний газ |
| Кількість циліндрів | V12 |
| Об'єм двигуна, л | 53 |
| Витрата палива (газу) однієї ГПГУ при 100%-ной навантаженні, нм3/год | 233 |
| Витрата палива (газу) однієї ГПГУ при 75%-ной навантаженні, нм3/год | 175 |
| Витрата палива (газу) однієї ГПГУ при 50%-ной навантаженні, нм3/год | 117 |
| Тиск газу, що подається (ізб.), кПа | 10-20 |
| Метанове число | Понад 80 |
| Ресурс до капітального ремонту, | 80000 |
| Інтервал технічного обслуговування, г | 2000 |
| Генератор | |
| Марка генератора | LEROY SOMER LSA50.2L8 (Франція) |
| Потужність (кВа) | 1250 |
| Напруга генератора, | 400 |
| Коефіцієнт потужності | 0,8 |
| Номінальна сила струму, А | 1816 |
| Частота обертання, об/хв | 1500 |
| Номінальна частота струму, Гц | 50 |
| Додаткові характеристики | |
| Потужність (теплова), кВт | 1028 |
| Потужність (електрична), кВт | 1000 |
| Електричний ККД електростанції, % | 43,0 |
| Тепловий ККД електростанції, % | 44,2 |
| Загальний ККД електростанції, % | 87,2 |
| Температура води на виході нагрівача, З | 90-95 |
| Температура нагрівача води в лінії повернення, C | 70-75 |
| Користувальницькі характеристики | |
| Габаритні розміри в контейнерному виконанні: Довжина х Ширина х Висота, мм | 12000 х 3000 х 3000 |
| Вага, кг | 24000 |
| Рівень шуму на відстані 7 метрів, ДБА | 78 |
- Ціна: 27 824 900 ₴
