Когенераційна газова електростанція ESTAR PC1250CAS-NG (1000 кВт)
- В наявності
- Код: PC1250CAS-NG
26 424 400 ₴
- +380 (73) 555-07-02
- +380 (66) 555-07-02

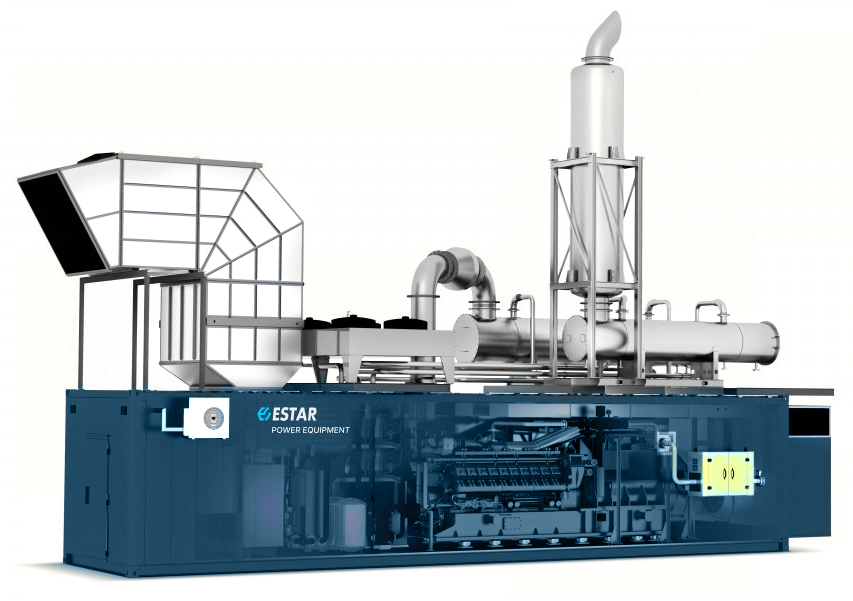

Когенераційна установка ESTAR PC1250CAS-NG є газопоршневою системою із загальною вихідною електричною потужністю 1000 кВт і тепловою потужністю 1090 кВт. Вона призначена для забезпечення електропостачання споживачів трифазним змінним електричним струмом напругою 400 В та частотою 50 Гц, а також постачання теплової енергії.
Електростанція виробляється і поставляється у стандартному контейнерному виконанні, а також є можливість виготовлення у відкритому типі або в шумо-погодозахисному кожусі.
Весь процес виготовлення обладнання для електростанції, а також процеси транспортування та монтажу суворо відповідають загальним вимогам безпеки.

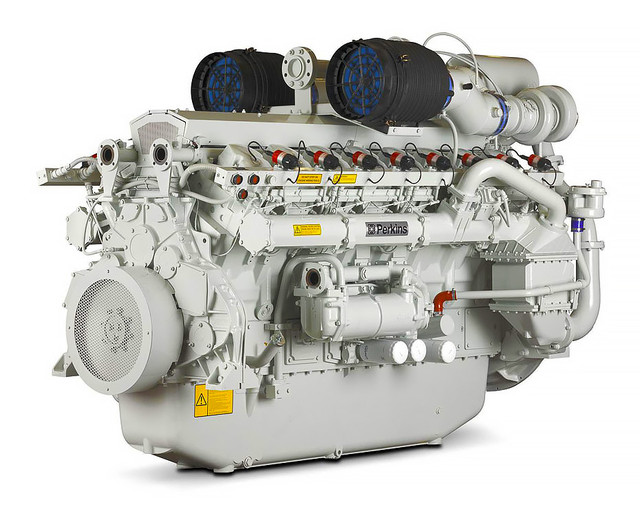

Газові двигуни Perkins користуються великою популярністю на українському ринку завдяки своїй надійності та безперебійній роботі. При виборі газового генератора особлива увага приділяється його економічності та довговічності. Двигуни Perkins відрізняються високою ефективністю при максимальному споживанні первинної енергії та мінімальними витратами на технічне обслуговування.
Особливості двигуна:
- Однією з ключових переваг при виборі двигунів Perkins є наявність розгалуженої мережі сервісних центрів по всій Україні, що забезпечує швидке постачання запасних частин та комплектуючих. Сервісне обслуговування двигунів Perkins в Україні виконується оперативно та за нижчими цінами порівняно з конкурентами завдяки відсутності прив'язки до одного постачальника.
- Perkins Engines Company Limited, заснована у 1932 році, є світовим лідером у виробництві дизельних та газових двигунів, пропонуючи широкий спектр інноваційних та надійних рішень для генерації електроенергії, які точно відповідають потребам клієнтів.
- Компанія Perkins, яка є дочірнім підприємством Caterpillar Inc., має виробничі об'єкти та офіси у різних країнах світу. Завдяки більш ніж 85-річному досвіду у виробництві двигунів та високих виробничих потужностей, Perkins здатна випускати до 800 000 одиниць обладнання на рік. В їхньому асортименті представлені як дизельні, так і газові варіанти з вихідною потужністю від 4 до 2000 кВт (5–2800 к. с.).
- Газові двигуни Perkins, призначені для генерації електроенергії, відрізняються високою надійністю та здатністю працювати у найскладніших умовах навколишнього середовища. Вони забезпечують миттєвий відгук та стабільну роботу протягом багатьох тисяч годин. Ресурс до капітального ремонту двигунів Perkins складає 50 000 мотогодин.
- Підрозділ групи Nidec, Leroy-Somer Electric Power Generation, займає лідируючі позиції у виробництві промислових генераторів змінного струму потужністю від 10 до 35 000 кВА.
- Більше 600 фахівців щодня працюють у лабораторіях Nidec Leroy-Somer, розробляючи та тестуючи індивідуальні рішення, які відповідають точним вимогам клієнтів щодо потужності, швидкості, ефективності, енергозбереження, компактності та надійності, навіть у найекстремальніших умовах.
- Генератори Leroy-Somer для когенерації спроектовані для роботи відповідно до різних типів двигунів або турбін, що використовуються в когенераційних установках. Вони забезпечують стабільне вироблення змінного струму, що необхідно для ефективної роботи мережі та підключених до неї споживачів.
- Такі характеристики генераторів, як високий ККД, низький рівень шуму та довговічність, роблять їх відповідним варіантом для когенераційних установок у різних промислових та комерційних секторах.
Основне призначення систем - виявлення, моніторинг та запобігання детонації в камерах згоряння газових двигунів. Виникнення детонації може бути наслідком неправильного запалення або інших факторів, що може пошкодити двигун, знизити його продуктивність і збільшити викиди шкідливих речовин.
Ці системи включають датчики, що контролюють різні параметри роботи двигуна, такі як температура, тиск, швидкість обертання колінчастого валу та інші. На основі даних, отриманих від моніторингу, система може коригувати параметри запалення для запобігання детонації. Якщо детонація все ж таки відбувається, система може використовувати спеціальні методи гасіння, такі як зміна часу запалення або введення додаткових інжекторів палива, щоб охолодити суміш і запобігти подальшому розвитку детонації.
Система запалювання MOTORTECH GmbH - важливий компонент забезпечення ефективної та безпечної роботи газових двигунів, особливо в умовах змінних навантажень і складу паливоповітряної суміші, що змінюється.
Газова рампа відіграє важливу роль у системі подачі газу до газового двигуна, забезпечуючи правильний розподіл та тиск газу перед його упорскуванням у камери згоряння двигуна.
Основні компоненти газової рампи включають:
- Регулятор тиску: контролює тиск газу, що надходить у двигун, для забезпечення оптимальних умов згоряння та безперервної роботи двигуна.
- Фільтр: видаляє домішки та забруднення з газу перед його подачею в двигун, запобігаючи пошкодженням та забезпечуючи стабільну роботу двигуна.
- Розподільний блок: відповідає за розподіл газу між різними циліндрами двигуна, забезпечуючи рівномірне згоряння паливоповітряної суміші в кожному циліндрі.
Гнучкі шланги, перехідники та сполучні елементи відіграють важливу роль у системах охолодження двигуна. Вони призначені для з'єднання різних компонентів системи охолодження, таких як радіатори, насоси, трубопроводи та блоки циліндрів.
Цей компонент спеціалізований для регулювання надлишкового об'єму рідини в системах охолодження при зміні температурних режимів у них.
Керування газовою турбінною установкою (ГТУ) включає кілька важливих компонентів:
- Узгодження з мережею: забезпечення паралельної роботи ГТУ з електричною мережею, включаючи синхронізацію частоти та фази між ГТУ та мережею, а також управління перемиканням між режимами роботи (автономний режим та режим роботи в мережі).
- Керування ГТУ: регулювання роботи газової турбіни, включаючи запуск, зупинку, регулювання навантаження та температури. Це включає в себе моніторинг різних параметрів, таких як температура газів, тиск, швидкість обертання та коригування роботи для забезпечення оптимальної продуктивності та ефективності.
- Керування охолодженням: контроль системи охолодження ГТУ, включаючи циркуляцію охолоджуючої рідини або повітря, регулювання температури та тиску, а також запобігання перегріву.
- Силова частина: включає управління генератором та електронною частиною, системи захисту та аварійної зупинки у разі виникнення проблем або аварійних ситуацій.
| Складова | Опис |
|---|---|
| Рама | Встановлення агрегату у зборі на міцну зварену раму. |
| Насос попереднього мастила двигуна | Призначена для циркуляції оливи мастила перед запуском двигуна. |
| Електронний регулятор обертів | Забезпечує вирівнювання обертів двигуна (1500 об/хв). |
| Система доливання масла | Включає бак та насос. Контролює рівень масла в картері двигуна та доливу масла, у разі зниження рівня. |
| Електричні насоси (основний та допоміжний контури) | Елементи для регулювання потоку охолоджуючих рідин через основний та вторинні контури охолодження двигуна, а також забезпечують ефективне рух рідин через систему драйкулерів. |
| Теплообмінник утилізації тепла головного контуру | Необхідний для відведення надлишкового тепла від основного контуру охолодження двигуна та його можливого використання в системах споживання. |
| Електричний 3-х ходовий клапан | Розподіляє потік охолоджуючої рідини між теплообмінником та лінією байпасу відповідно до поточного температурного режиму. |
| Котел утилізатор вихлопних газів (горизонтальний) | Основна функція полягає у створенні відведення надлишкового тепла від вихлопу двигуна та його подальшого використання в системах споживання. |
- Допомога в установці та запуску
- Перевірка та ремонт на місці
- Експертна діагностика
- Видалене або виїзне усунення несправностей
- Договори на профілактичне та планове технічне обслуговування
- Навчання та освітні програми
- Оригінальні запасні частини
Наші інженери можуть забезпечити повну технічну підтримку на етапі попереднього проектування (визначення проекту, постачання технічного обладнання) та післяпродажного обслуговування протягом усього терміну служби КМУ. Вони працюють з високопродуктивними інструментами та високотехнологічними процесами, щоб надати вам найкращий підхід та взяти до уваги будь-які експлуатаційні ситуації, складні умови тощо).
 |
Ми допомагаємо при введенні в експлуатацію та технічному обслуговуванні, щоб оптимізувати роботу вашої КДУ та гарантувати її правильну роботу, виконуючи технічне обслуговування на місці. |
|
|
Наша компанія може організувати навчання ваших технічних фахівців з обслуговування, ремонту та експлуатації обладнання ESTAR. |
|
|
Фахівці, що обслуговують, присутні на електростанції тільки під час регламентних або ремонтних робіт або при усуненні форс-мажорних ситуацій. Постійне перебування фахівців під час роботи електростанції не передбачено. |
|
|
Когенераційна газова електростанція є функціонально завершеною складовою і поставляється на будівельний майданчик, в абсолютній заводській готовності. |
Наш інженерно-технічний персонал забезпечує широкий спектр технічного обслуговування на місці, від першого рівня до капітального ремонту нашої продукції.
Для отримання додаткової інформації, або якщо у Вас виникли питання, наші фахівці готові Вам допомогти!
| Основні атрибути | |
|---|---|
| Країна виробник | Німеччина |
| Виробник | Estar |
| Тип когенераторної установки | Газопоршнева установка |
| Тип палива | Природний газ |
| Двигун | |
| Модель двигуна | Perkins 4016-61TRS2 (Великобританія) |
| Кількість обертів | 1500 |
| Потужність двигуна, кВт | 1042 |
| Паливо | Природний газ |
| Об'єм оливної системи двигуна | 286 л |
| Кількість циліндрів | V16 |
| Об'єм двигуна, л | 61,123 |
| Витрата палива (газу) однієї ГПГУ при 100%-ной навантаженні, нм3/год | 258 |
| Витрата палива (газу) однієї ГПГУ при 75%-ной навантаженні, нм3/год | 191 |
| Витрата палива (газу) однієї ГПГУ при 50%-ной навантаженні, нм3/год | 132 |
| Тиск газу, що подається (ізб.), кПа | 10-20 |
| Метанове число | Понад 80 |
| Ресурс до капітального ремонту, | 50000 |
| Інтервал технічного обслуговування, г | 2000 |
| Генератор | |
| Марка генератора | LEROY SOMER LSA50.2L8 (Франція) |
| Потужність (кВа) | 1250 |
| Напруга генератора, | 400 |
| Коефіцієнт потужності | 0,8 |
| Номінальна сила струму, А | 1816 |
| Частота обертання, об/хв | 1500 |
| Номінальна частота струму, Гц | 50 |
| Додаткові характеристики | |
| Потужність (теплова), кВт | 1090 |
| Потужність (електрична), кВт | 1000 |
| Електричний ККД електростанції, % | 38,7 |
| Тепловий ККД електростанції, % | 42,2 |
| Загальний ККД електростанції, % | 80,9 |
| Температура води на виході нагрівача, З | 90-95 |
| Температура нагрівача води в лінії повернення, C | 70-75 |
| Користувальницькі характеристики | |
| Габаритні розміри в контейнерному виконанні: Довжина х Ширина х Висота, мм | 12000 х 3000 х 3000 |
| Вага, кг | 24000 |
| Рівень шуму на відстані 7 метрів, ДБА | 78 |
- Ціна: 26 424 400 ₴
