Когенераційна газова електростанція ESTAR MC125CAS-NG (100 кВт)
- В наявності
- Код: MC125CAS-NG
7 359 500 ₴
- +380 (73) 555-07-02
- +380 (66) 555-07-02

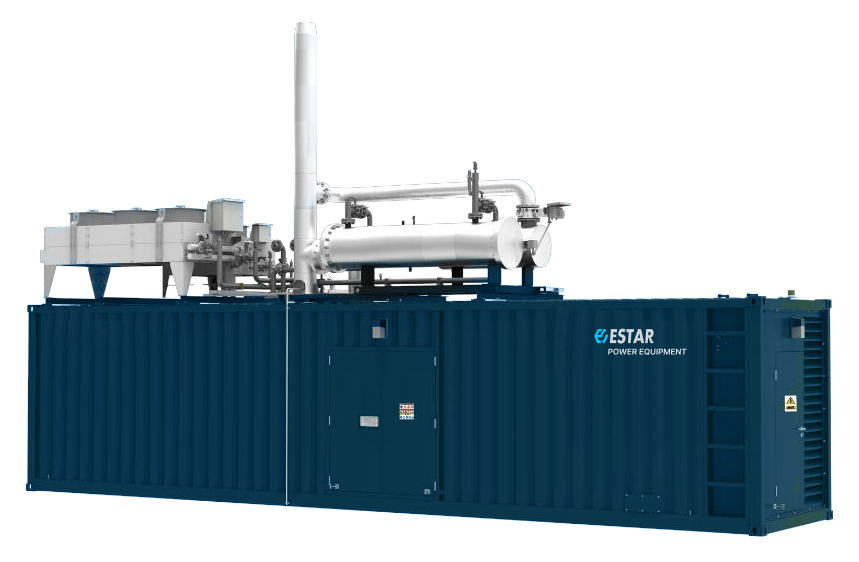

Газопоршнева когенераційна установка ESTAR MC125CAS-NG має загальну вихідну електричну потужність 100 кВт та теплову потужність 138 кВт. Установка призначена для забезпечення електроенергією споживачів, що працюють на трифазному змінному електричному струмі з напругою 400 В та частотою 50 Гц, а також для надання теплової енергії.
Застосування установок дозволяє збільшити енергоефективність систем перетворення, що веде до скорочення використання первинної енергії порівняно з традиційною системою генерації.

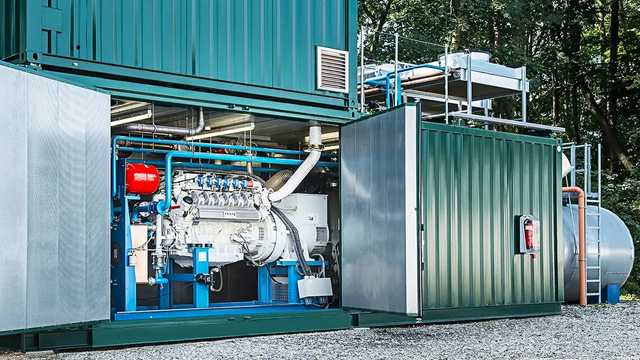

Електростанція представлена у стандартному контейнерному виконанні, але також доступні варіанти відкритого типу або обладнання в шумо-погодозахисному кожусі. Усі етапи виробництва, транспортування та монтажу забезпечуються з дотриманням загальних вимог безпеки.

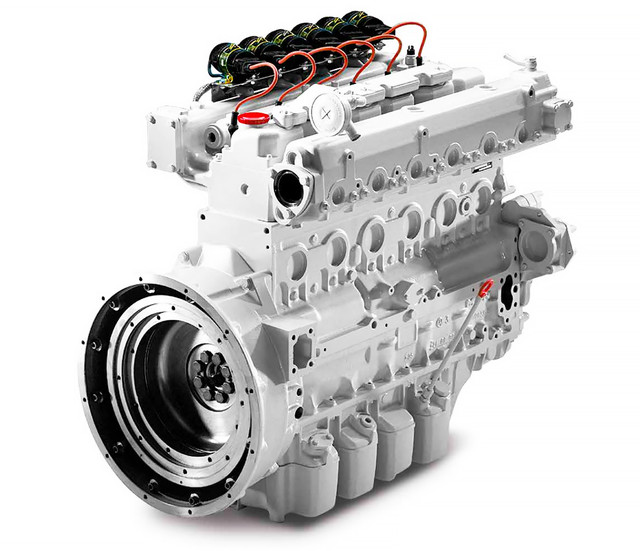

Газові двигуни MAN (MAN Truck & Bus AG) користуються популярністю в Україні, за рахунок надійній та безперебійній роботі.
Критерії вибору
- Основні критерії вибору газового генератора включають його економічність та тривалий термін служби.
- Високий ступінь продуктивності при максимальному споживанні первинної енергії та низькі витрати на обслуговування роблять двигун MAN оптимальним рішенням для потреб, які потребують ефективного використання первинної енергії.
- Важливим фактором при виборі приводного двигуна є також розподілена по всій Україні мережа сервісних центрів, що забезпечує швидке постачання запчастин та комплектуючих.
- Сервісне обслуговування двигунів MAN в Україні більш доступне та оперативне завдяки відсутності прив'язки до одного постачальника.
- Завод MAN у Нюрнберзі (Німеччина) є інженерним центром, де розробляються та виробляються дизельні та газові двигуни, що використовуються в комерційній техніці MAN.
- Кожен двигун MAN є результатом інженерної майстерності, володіючи високою ефективністю та низьким рівнем шуму. Ресурс до капітального ремонту двигунів MAN складає 60 000 мотогодин.

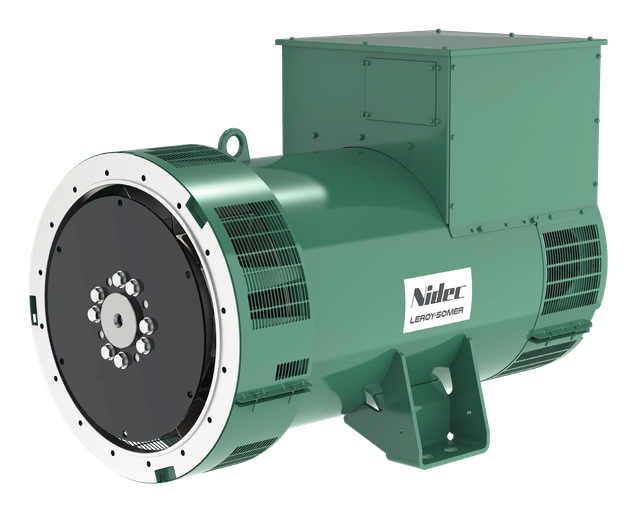

- Підрозділ групи Nidec, Leroy-Somer Electric Power Generation, займає лідируючі позиції у виробництві промислових генераторів змінного струму з потужністю від 10 до 35 000 кВА.
- Щодня у лабораторіях Nidec Leroy-Somer понад 600 фахівців працюють над розробкою та випробуванням індивідуальних рішень, що відповідають точним вимогам клієнтів щодо потужності, швидкості, ефективності, енергозбереження, компактності та надійності, навіть у найекстремальніших умовах.
- Генератори Leroy-Somer для когенерації спроектовані для роботи відповідно до різних типів двигунів або турбін, що використовуються в когенераційних установках. Вони забезпечують стабільне вироблення змінного струму, що необхідно для ефективної роботи мережі та підключених до неї споживачів.
- Характеристики Leroy-Somer, такі як високий ККД, низький рівень шуму і довговічність, роблять генератор оптимальним варіантом для когенераційних установок у різних промислових і комерційних секторах.

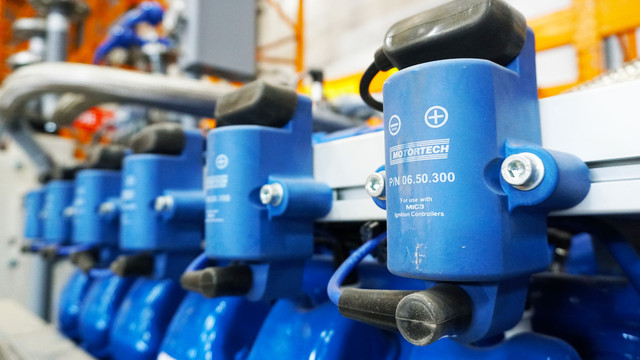

Системи запалення, контролю та гасіння детонації від MOTORTECH GmbH призначені для виявлення, моніторингу та запобігання детонації в камерах згоряння газових двигунів. Детонація може виникати внаслідок неправильного запалення або інших факторів, і вона може призвести до пошкодження двигуна, зниження продуктивності та збільшення викидів шкідливих речовин.
Ці системи зазвичай включають датчики, які моніторять параметри роботи двигуна, такі як температура, тиск, швидкість обертання колінчастого валу та інші. За результатами моніторингу система може коригувати параметри запалення, щоб запобігти детонації. У разі виявлення детонації система може застосовувати спеціальні методи гасіння, наприклад, зміну часу запалення або введення додаткових ін'єк- торів палива, щоб охолодити суміш та запобігти подальшому розвитку детонації.
Такі системи є важливим компонентом для забезпечення ефективної та безпечної роботи газових двигунів, особливо в умовах змінних навантажень та складів паливоповітряної суміші.

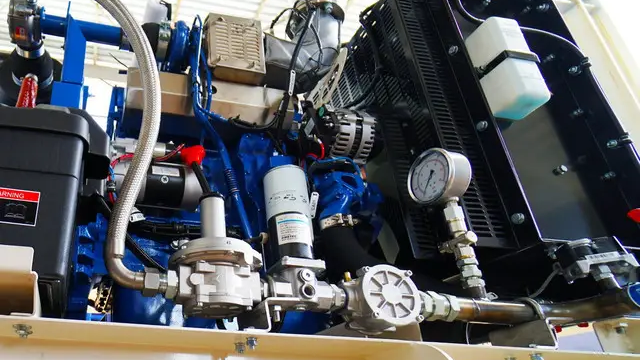

Газова рампа є важливим компонентом системи подачі газу газовий двигун. Її основна функція — забезпечити належний розподіл та тиск газу перед його впорскуванням у камери згоряння двигуна.
Основні компоненти газової рампи включають:
- Регулятор тиску: Цей компонент регулює тиск газу, що надходить у двигун, щоб забезпечити оптимальні умови згоряння та роботу двигуна.
- Фільтр: Фільтр на газовій рампі призначений для видалення домішок та забруднень з газу перед його подачею у двигун. Це допомагає запобігти пошкодженню двигуна та забезпечити його безперебійну роботу.
- Розподільний блок: Розподільний блок відповідає за розподіл газу між різними циліндрами двигуна. Він забезпечує рівномірний розподіл газу для всіх циліндрів, що сприяє згорянню паливоповітряної суміші.

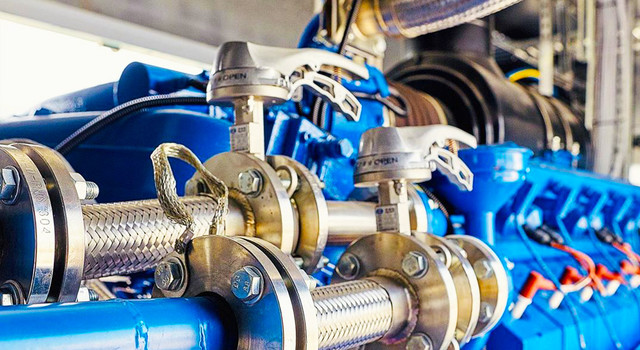

Гнучкі шланги, перехідники та сполучні елементи відіграють важливу роль у системах охолодження двигуна. Вони використовуються для з'єднання різних компонентів системи охолодження, таких як радіатори, насоси, трубопроводи та блоки циліндрів.

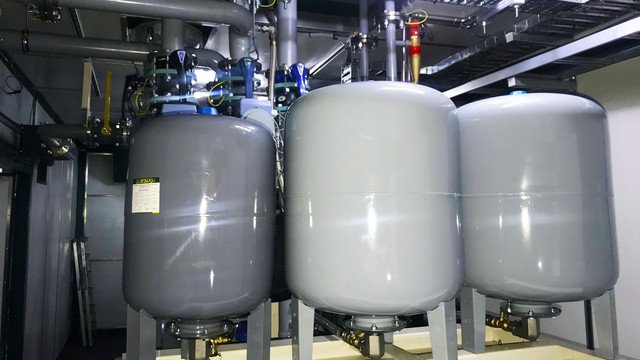

Спеціалізовано для компенсації зайвого об'єму рідини контурів охолодження у разі зміни температурних режимів у контурах.

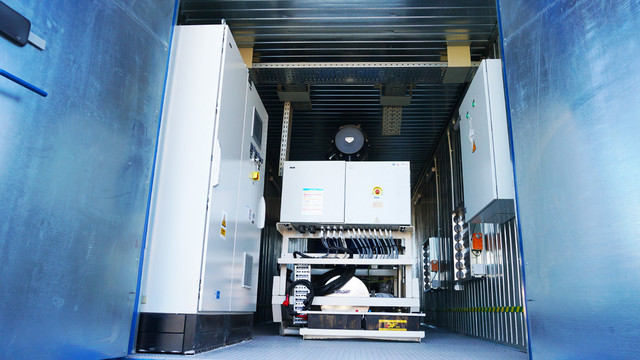

Система керування для газової турбінної установки (ГПУ) відіграє вирішальну роль у забезпеченні її надійної та ефективної роботи. Вона включає кілька ключових компонентів:
- Паралельна робота з мережею:Система управління повинна забезпечувати можливість паралельної роботи ГПУ з електричною мережею. Це включає синхронізацію частоти та фази між ГПУ та мережею, а також управління перемиканням між режимами роботи (автономний режим та режим роботи в мережі).
- Управління ГПУ: Система повинна контролювати роботу газової турбіни, включаючи запуск, зупинку, регулювання навантаження та температури. Це включає моніторинг різних параметрів, таких як температура газів, тиск, швидкість обертання та коригування роботи для забезпечення оптимальної продуктивності та ефективності.
- Керування охолодженням:Система керування повинна контролювати систему охолодження ГПУ, включаючи циркуляцію охолоджуючої рідини або повітря, регулювання температури та тиску, а також запобігання перегріву.
- Силова частина: Включає управління генератором та електронною частиною, у тому числі системи захисту та аварійної зупинки у разі виникнення проблем або аварійних ситуацій.
Елемент | Опис |
---|---|
Рама | Агрегат у зборі встановлений на жорстку зварену раму. |
Насос попереднього мастила двигуна | Призначений для організації циркуляції робочої рідини (мастила мастила) перед пуском двигуна. |
Електронний регулятор обертів | Спеціалізовано для вирівнювання обертів двигуна (1500 об/хв). |
Система доливання масла | Необхідна для постійного контролю рівня олії в картері двигуна та доливання олії, у разі зниження рівня. Включає бак та насос. |
Електричні насоси (основний та допоміжний контури) | Регулюють потік охолоджуючих рідин через основний та вторинні контури охолодження двигуна, а також для забезпечення ефективного руху рідин через систему драйкулеров. |
Теплообмінник утилізації тепла головного контуру | Потрібен для відведення надлишкового тепла від головного контуру охолодження двигуна та можливості його подальшого використання в контурах споживача. |
Електричний 3-х ходовий клапан | Розподіляє потік рідини, що охолоджує, між теплообмінником або лінією байпасу, залежно від поточного температурного режиму. |
Котел утилізатор вихлопних газів (горизонтальний) | Забезпечує відведення надлишкового тепла від вихлопу двигуна та можливості його подальшого використання в контурах споживача. |
- Допомога в установці та запуску
- Перевірка та ремонт на місці
- Експертна діагностика
- Видалене або виїзне усунення несправностей
- Договори на профілактичне та планове технічне обслуговування
- Навчання та освітні програми
- Оригінальні запасні частини
Наші інженери можуть забезпечити повну технічну підтримку на етапі попереднього проектування (визначення проекту, постачання технічного обладнання) та післяпродажного обслуговування протягом усього терміну служби КМУ. Вони працюють з високопродуктивними інструментами та високотехнологічними процесами, щоб надати вам найкращий підхід та взяти до уваги будь-які експлуатаційні ситуації, складні умови тощо).
Ми допомагаємо при введенні в експлуатацію та технічному обслуговуванні, щоб оптимізувати роботу вашої КДУ та гарантувати її правильну роботу, виконуючи технічне обслуговування на місці. | |
Наша компанія може організувати навчання ваших технічних фахівців з обслуговування, ремонту та експлуатації обладнання ESTAR. |
Обслуговуючі фахівці присутні на електростанції тільки під час регламентних та ремонтних робіт або при усуненні форс-мажорних ситуацій. Постійне перебування спеціалістів під час роботи електростанції не передбачено. | |
Когенераційна газова електростанція є функціонально завершеною складовою і поставляється на будівельний майданчик, в абсолютній заводській готовності. |
Наш інженерно-технічний персонал забезпечує широкий спектр технічного обслуговування на місці, від першого рівня до капітального ремонту нашої продукції.
Для отримання додаткової інформації, або якщо у Вас виникли питання, наші фахівці готові Вам допомогти.
Основні атрибути | |
---|---|
Країна виробник | Німеччина |
Виробник | Estar |
Тип когенераторної установки | Газопоршнева установка |
Тип палива | Природний газ |
Двигун | |
Модель двигуна | MAN E0836LE302 (Німеччина) |
Кількість обертів | 1500 |
Потужність двигуна, кВт | 110 |
Потужність теплова, кВт | 150 |
Паливо | Природний газ |
Об'єм оливної системи двигуна | 34 л |
Кількість циліндрів | 6L |
Об'єм двигуна, л | 6,87 |
Витрата палива (газу) однієї ГПГУ при 100%-ной навантаженні, нм3/год | 28 |
Витрата палива (газу) однієї ГПГУ при 75%-ной навантаженні, нм3/год | 22 |
Витрата палива (газу) однієї ГПГУ при 50%-ной навантаженні, нм3/год | 15 |
Тиск газу, що подається (ізб.), кПа | 10-20 |
Метанове число | Понад 80 |
Ресурс до капітального ремонту, | 60000 |
Інтервал технічного обслуговування, г | 1000 |
Генератор | |
Марка генератора | LEROY SOMER LSA44.3L10 (Франція) |
Потужність (кВа) | 150 |
Напруга генератора, | 400 |
Коефіцієнт потужності | 0,8 |
Номінальна сила струму, А | 217 |
Частота обертання, об/хв | 1500 |
Номінальна частота струму, Гц | 50 |
Додаткові характеристики | |
Потужність (теплова), кВт | 138 |
Потужність (електрична), кВт | 100 |
Електричний ККД електростанції, % | 36,8 |
Тепловий ККД електростанції, % | 49,6 |
Загальний ККД електростанції, % | 86,4 |
Температура води на виході нагрівача, З | 90-95 |
Температура нагрівача води в лінії повернення, C | 70-75 |
Користувальницькі характеристики | |
Габаритні розміри в контейнерному виконанні: Довжина х Ширина х Висота, мм | 6000 х 2400 х 2500 |
Вага, кг | 4400 |
Рівень шуму на відстані 7 метрів, ДБА | 78 |
- Ціна: 7 359 500 ₴
